三坐标测量基础知识之工件的摆正一定程度影响精确度

发布时间:2019-02-26 13:06:20    点击次数:次

   在利用三坐标测量机进行测量时一定要注意把工件摆正。所谓摆正是指尽量使工件的主要测量方向与测量机机床方向或测尖标定方向一致。

  摆正工件的目的在于减少测量中测杆和工件接触的概率、减少测量方向和工件表面法向不一致可能带来的误差。

  作为三坐标测量机,通常情况下不必过分追求工件的摆正,自动程序中测量的接近和回退方向通常已设定,主要关注测量中是否可能有刮测杆的情况发生。

  除去刮测杆的因素,摆正对测量准确与否的影响程度主要取决干测量程序中的近似方案、被测要素的公差等级、测量方式(手动/自动)、测量软硬件对读取测量采点信息的处理方案和处理水平。

  应该说,对精密测量,摆正还是对测量精度有一定影响的。手动测量无法设定三维接近方向时就更加依赖于摆正。

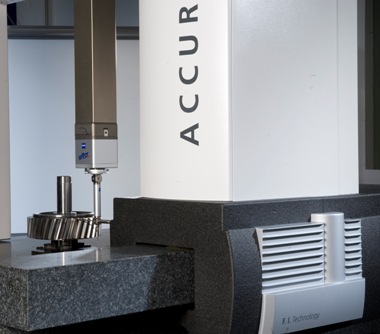

三坐标测量机

  具体做好摆正工作主要考虑以下因素:

  1,在自动程序的编制过程中,应尽量设计合理的接近方向以消除摆正可能对测量的影响。

  2,摆正包括三个空间基本方向,出于不同的测量目的并不一定需要将这三个方向都摆正,实际上就一个测尖方向来说仅需关注两个方向,通常犯的错误是未能把这两个方向全部关注到,或者没能关注该零件所有的测尖方向。

  3,在工件摆正的问题主要通过养成良好的工作习惯来解决。主要是a必须保证测针本身,的初始对正(无论是万向系统还是星型测尖,对正差得太多都会给测量带来大得困扰)、b保证通用测量辅具的摆正、c装卡工件时要有一颗对工件摆正情况的关注心。

     综上所述,在三坐标测量之前尽量要把工件摆正,以免影响测量精度和碰触测杆。希望以上介绍的三坐标测量知识对您有所帮助。更多三坐标信息欢迎来电咨询,蔡司三坐标代理昆山友硕竭诚为您服务。
