蔡司工业CT结合GVI软件牙齿矫正领域应用流程

 　　牙齿矫正是受我们现代人普遍关注的话题。牙齿排列不齐首先会影响患者的形象美观。同时，牙齿重叠容易造成牙齿不易清洁，使患者易患其他牙科疾病。因此，牙齿矫正无论对于外貌以及健康都有着至关重要的作用。

　　然而，传统的矫正方法需要先获取患者口模，待其凝固后再向其中灌注石膏制作出患者的牙颌模型，然后医生再根据该模型制订相应的矫正方案，过程较为繁琐。

　　本文介绍了通过蔡司工业CT结合GOM Volume Inspect Pro(以下简称GVI Pro)的脚本引擎，实现了上下牙模的装配，省去了繁琐的中间步骤，提高了制作牙齿矫正器的效率。

　　第一步 口模扫描

　　利用蔡司工业CT的优势，可以对口模进行批量的扫描，然后使用GVI Pro的自动拆分体积功能，获得单个的口模结果。

　　第二步：牙模构造

　　通过改变扫描获取的口模的表面方向，直接获得牙齿的表面信息，省却了石膏注塑制作模型的烦恼。

　　第三步：使用Python脚本完成初步对齐

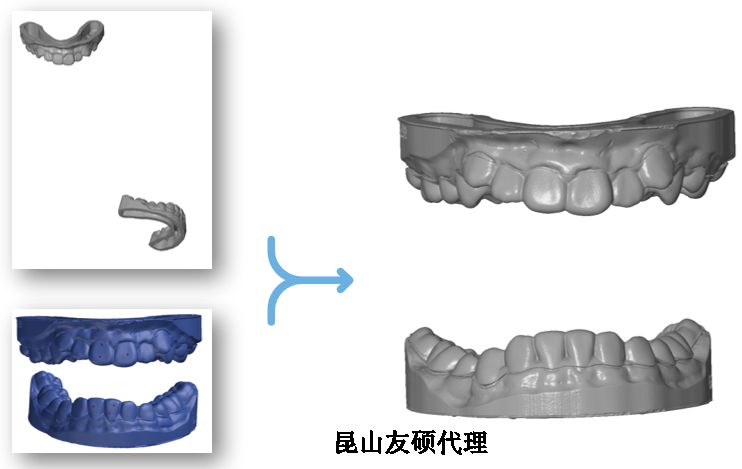

　　由于扫描时上下牙模处于分离状态，二者进行咬合前需要进行初步的对齐。GVI Pro提供了强大的Python脚本引擎，通过利用该引擎中自定义Python脚本，即可实现分散的上下牙模同时与上下牙模的CAD分别对齐，从而完成上下牙模的初步对齐。

　　装配脚本部分Python代码

　　第四步：上下牙模装配

　　使用GVI Pro的带公差的局部最佳拟合功能，可以实现上下牙模的精密咬合。此时，医生便可根据该结果进行牙齿矫正器的设计了，极大地提高了治疗效率。

　　案例延伸

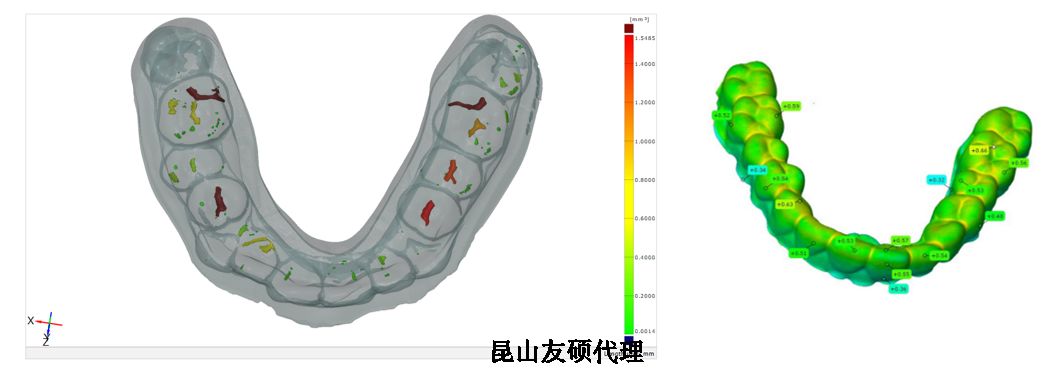

　　除了上述介绍的上下牙模装配案例外，利用GVI Pro还可以计算制作出的牙齿矫正器与牙模之间的配合间隙，以及牙齿矫正器的厚度，并通过色度图展示出来。

　　案例总结

　　作为医疗行业中的一个重要分支，口腔医学在现代受到越来越多人的重视。就医成本高，治疗周期长都是患者经常面临的问题。本文介绍的案例精准地击中了这一痛点，针对性地提出了简便易行的解决方案，大大缩短了治疗周期。蔡司工业CT与GVI Pro的“双剑合璧”，在医疗以及更多领域，势必有着广阔的前景。
