蔡司三维扫描仪&工业CT-喷头水龙头应用案例

发布时间:2023-04-24 07:59:18    点击次数:次

   汉斯格雅工厂的所有高品质淋浴喷头和水龙头不仅要经过泄漏测试还需要通过完整的质量检验流程,以满足德国公司及其员工的高质量标准。这些淋浴喷头和水龙头等许多零件都经过蔡司三维扫描仪ATOS进行表面检测和蔡司工业CT进行内部检查。

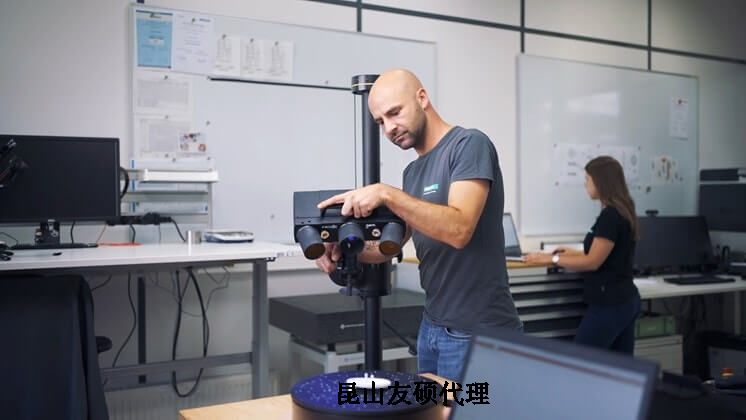

蔡司三维扫描仪ATOS

  Hansgrohe(汉斯格雅)淋浴器在希尔塔赫 (Schiltach) 的水、浴室和设计博物馆“Aquademie”漫步,很快就会发现质量和创新是传统上淋浴和水龙头制造商的首要任务。而在众多展品中,汉斯格雅发明了第一款具有多种喷淋类型的手持式花洒,以及第一款用于固定手持式花洒的墙杆,这在博物馆内也占据了重要位置。

蔡司三维扫描仪ATOS

  这家来自黑森林的公司代表着卫浴产品的最高品质。“对于汉斯格雅而言,质量方面必须高于世界平均水平,”质量保证计量主管 Philipp Alender 强调说。

  为了达到自身的质量要求,汉斯格雅在其生产过程中使用了蔡司的光学量测系统ATOS Q和应用软件。内部制造的工具、初始样品和生产的零件都经过光学或触觉计量学检查。生产过程中零件的测量在汉斯格雅的质量保证环节中起着重要作用。为此,检测过程中采用在 3D 扫描光学条纹投影系统中的蔡司ATOS高精度三维扫描仪ATOS Q。由于光学测量的速度,可以对变化做出快速有效的反应。产品的单个部件,例如淋浴喷头,在组装前进行单独检查。部件在其原始状态或镀锌后进行测量。

蔡司工业CT

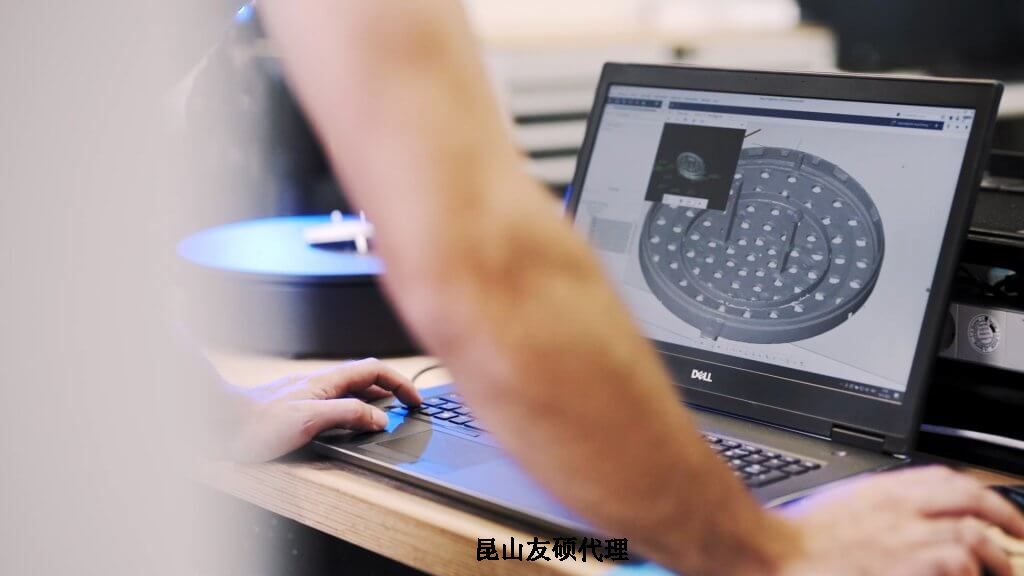

  使用光学测量系统将零件数字化,并使用 GOM Inspect Pro 评估软件分析生成的点云。例如,表面比较功能用于检查零件是否变形需要校正或是否存在外部缺陷。根据技术图纸对零件进行评估,以检查 GD&T 等。例如,位置检查功能用于分析钻孔的位置是否正确,即是否在公差范围内。

  GOM Inspect Pro扫描软件目视检查和组装后,组装好的手持花洒进入汉斯格雅的测试台接受进一步的功能测试。如:喷水测试。

蔡司工业CT

  如果像零件泄漏或喷水不规则之类的问题继续出现,汉斯格雅会使用无损检测方法对整个零件进行内部检查。计算机断层扫描(工业CT)用于检测内部缺陷。汉斯格雅与运行工业 CT 扫描并生成数据的服务提供商合作。

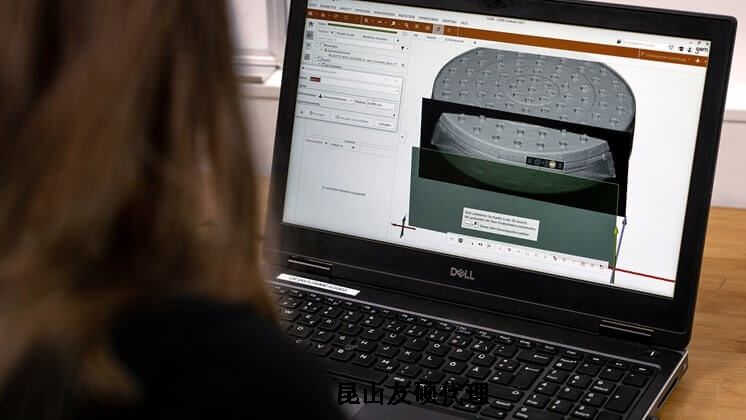

  然后,汉斯格雅团队在 GOM Volume Inspect Pro 中自行评估数据集。这是检查非常重要的防漏性的地方。“毕竟,水不应该从不属于它的地方漏出。因为这可能会导致喷头的水损坏。我们想不惜一切代价避免这种情况,而 蔡司工业CT 的分析软件 GOM Volume Inspect Pro 非常适合 为此 – 正是为了零件内部的缺陷分析,”汉斯格雅质量管理部门的 Claudia Belezni 说到。因此,在软件的帮助下,要特别注意水的出口源是否完全喷出并正确定位。还可以检查零件是否存在气孔、其他内部缺陷、装配错误甚至材料故障。

  GOM Volume Inspect Pro 工业CT检测软件并且,这两种软件解决方案不仅在生产期间用于汉斯格雅的工具校正和初始采样,而且还用于研发领域。“例如,我们扫描部件以查看玻璃纤维增强部件中的纤维是否沿正确的方向移动并且是否以统一的方式存在,”Claudia Belezni 说。这个应用领域对于汉斯格雅的质量团队来说仍然是一个全新的领域。然而,由于蔡司工业CT 技术,该公司已经看到了无损检测新可能性的巨大潜力。

  当开始使用 GOM Volume Inspect Pro 时,汉斯格雅团队很高兴他们可以访问大量电子学习资料和培训课程。这些课程及资料可以灵活地融入他们的日常工作中,这也使得内部工作流程变得更加简单,因为 GOM Inspect Pro 和 GOM Volume Inspect Pro 的功能非常相似。极大地提升了公司内部的工作效率。


关键词:蔡司工业CT,蔡司三维扫描仪,三维扫描仪,GOM三维扫描仪
