蔡司三坐标软件ZEISS CALYPSO的强大功能

 　　蔡司三坐标软件ZEISS CALYPSO的强大功能

　　1、可选接口：可直接处理 IGES 2D/3D、VDA 2D/3D、STEP 3D、DXF 2D、PMI 和 FTA。

　　2、可选直接接口： ParaSolid、CATIA V4、CATIA V5、ProEngineer、UniGraphics、Inventor、Solid Works

　　CALYPSO 可选包

　　扩展组件：特殊应用工具

　　CALYPSO curve蔡司三坐标软件

　　测量并计算二维和三维曲线。可检测的特征：曲线斜率、凸轮行程、曲线长度、曲线形状、曲面面积等。

　　应用领域：曲轴，凸轮轴，涡轮叶片，传动装置 。

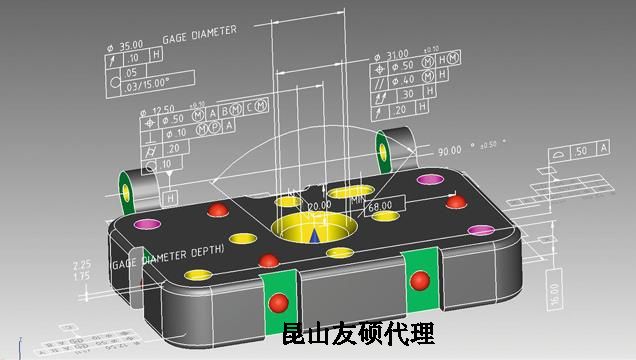

　　CALYPSO freeform surfaces

　　自 由曲面的测量。与理论值的偏差将会用颜色标注。典型的应用领域包括医 疗技术、模具制造和发动机制造，这些领域除了规则几何尺寸之外，还需要检测众多的自 由曲面。

　　CALYPSO preset

　　预设放电电极和加工工具。进行手动测量时，将通过导航工具全程为用户提供指导。可存储常用的测量方案。CNC 扩展组件可用于方形和圆形等规则几何尺寸。

　　CALYPSO PCM

　　通过菜单引导方式对支持参数的测量操作进行控制。经过CALYPSO PCM参数化后，测量方案能够高 效测量工件之间的差异。

　　myCALYPSO

　　myCALYPSO 将您的测量机变成灵活的标准量具。例如测量内径或高度这样的标准测量任务可被存储为宏，之后通过轻点几下鼠标即可重新加载它们。

　　CALYPSO simulation

　　虚拟碰撞监视。零件、夹具、测针、探 头、底板、转台、测量范围和整台测量机，都可在 CAD 窗口中进行模拟。结合使用 CALYPSO planner，可离线远程生成和模拟整个测量的运行。

　　CALYPSO /qs-STAT export

　　实现以Q-DAS 格式导出测量结果，以便在qs-STAT 统计程序中对结果进行分析。CALYPSO qs-STAT export可将 CNC 得到的 CALYPSO测量 结果文件转换成Q-DAS描述和结果文件。使用 qs-STAT 软件，您就可以从统计学角度评估生产流程。

　　CALYPSO planner

　　离线版本的CALYPSO 。使用 CALYPSO planner 离线编写测量程序。您的测量机不会被CALYPSO planner占用，您可以同时运行其他的测量任务。CALYPSO planner可以保存已编写完成的测量程序。之后它们能随时被加载在CALYPSO 上运行。结合使用 CALYPSO simulation，可离线远程生成和模拟整个测量的运行。

　　FACS automation

　　FACS (柔性自动化和控制系统) 可将测量单元整合进 CIM 自动化环境。FACS 可建立起测量单元和过程控制计算机之间的联系，允许您从定制化的用户界面启动测量程序。

　　动态的迷你方案

　　CALYPSO的分层式设计和面向特征编程的能力让您拥有针对生产流程安排测量计划的灵活 性。例如，您可以中断正在运行的测量任务，快速开始另一个零件的测量。而被中断的测量则可在稍后轻松得到恢复。利用 VAST Navigator，进行更智能的扫描。CALYPSO支持蔡司第五代扫描技术 – VAST Navigator。VAST Navigotor可避免不必要的操作中断，让您采用准确的方式和移动路径，一气呵成地完成测量任务。切线方向接近是其默认设置。完整集成智能技术，CALYPSO能够根据所需精度要求，自动判定高扫描速度
