蔡司三坐标逆向工程软件2021版功能介绍

发布时间:2021-12-22 14:10:17    点击次数:次

   2021蔡司三坐标数字客户日于12月7日至12月10日成功举办。蔡司结合新功能培训、Demo演示,与超过1,700名观众在线交流蔡司逆向工程软件及数字化服务在质量保证全流程的应用。

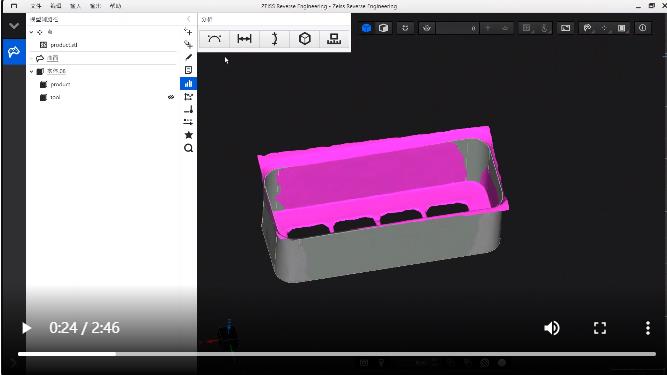

蔡司三坐标逆向工程软件

  由于时间关系,讲师无法一一解答小伙伴的问题。所以会后我们整理了小伙伴问题,并在此回复。

  问:逆向工程软件的前期数据怎么获得,是三坐标扫描还是蓝光?

  答:产品的实际点云数据可以通过坐标测量设备获取,例如三坐标扫描,蓝光扫描,激光扫描,工业CT扫描。ZRE软件支持导入的产品点云以及网格文件格式(.txt,.xyz,.asc,.csv,.stl,.g3d)。

  问:点云需要设置原点坐标,如何设置?

  答:ZRE提供了几种建立产品点云的坐标系的方法,例如整体与CAD模型自动拟合对齐,局部曲面与CAD拟合对齐,按照几何特征元素对齐,以及手动对齐设定原点和方向。

  问:产品理论3D坐标和云图3D坐标的对齐方式那一种是最好的,预对齐还是坐标对齐?

  答:这两种对齐的计算方法不同。预对齐节省了用户建立坐标系的时间,综合考虑了产品总体的变形情况,基本上不受编程人员取点的影响。而根据产品基准建立的基准坐标系,是根据产品的功能,设计人员已经指定了坐标系的建立方法。所以预对齐坐标系可以用来快速的评价产品,而基准坐标系更加贴近了图纸设计的意图。

  问:STL文件导入ZRE中之后是能自动缝合出3D吗?还是每一个都需要手动缝合?

  答:ZRE是同时支持这两种方法的,可以按特征分区域,分别创建单个特征,然后将特征组合在一起形成实体。也可以根据产品网格自动创建CAD模型,这是新版ZRE的功能。但是这两种方法创建的CAD模型会有差异,单个特征建面的模型具有边界线,可以创建圆角,也可以单独提取或修改单个CAD面,而通过整体拟合创建的CAD模型则不能。

  问:自动补偿会不会识别补偿后的产品出模倒扣?

  修模的时候做补偿量可用做调整吗?而不全是自动计算补偿?

  计算某个面的变形前是要将理论模型与实际产品进行基准比对后在某个基准下计算的吗?

  答:产品修模时为了计算某个面的变形,是需要提前通过建立坐标来确定的。修模的补偿量用户可以根据实际变形量的百分比来调整,例如初次试模留存余量,模具反变形量建议控制在80%左右。模具反变形后生成新的产品CAD或模具CAD面,ZRE软件可以对此进行倒扣分析,用来确定新的CAD面倒扣对脱模的影响。

  问:与其他逆向软件相比,蔡司逆向软件的优势在哪里?

  答:ZRE作为ZEISS智慧软件的一员,我们把ZEISS在产品测量方面的众多经验带入到ZRE,使得ZRE更加注重于产品质量的改善,贴近实际产品开发流程,让产品质量与开发相联系。另外快速创建高精度曲面的拟合算法,也是ZRE软件独特的优势。

昆山友硕是蔡司官方授权经销商,欢迎您来电咨询400-1500-108
