 　　在使用蔡司三坐标测量机过程中，听小伙伴儿反馈说有这样的需求，就是测量程序太多了，突然拿来一个工件要检测，都不记得用的哪个工装，工件是怎么摆放的?尤其是操作者较多的时候，虽然留有照片，但是还得在众多照片中查找。能不能让它绑定程序呢?就是在程序运行时有照片能够提示?这个功能Calypso软件当然有了。

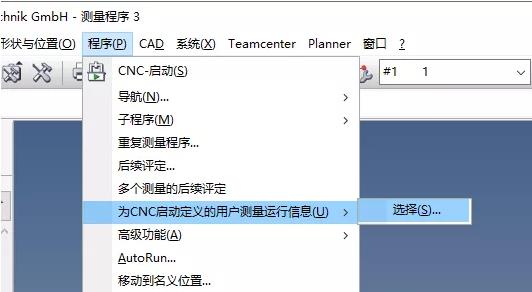

　　在程序菜单下，选择“为CNC启动定义的用户测量运行信息(U)”->“选择”，然后选择你要显示的图片，当然文件，视频，音频也都可以。

　　操作步骤如下图所示：

　　然后在“启动测量”窗口，点击“用户信息”，就可以看到你选择的图片了。接下来按要求摆放工件，然后关闭，再点击“开始”运行即可。

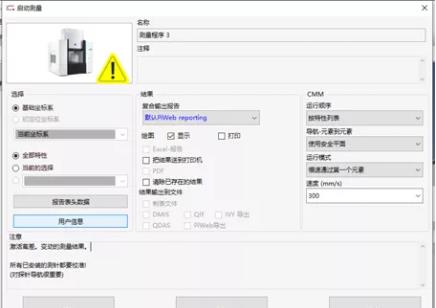

　　运行窗口及用户信息在左下位置如图所示：

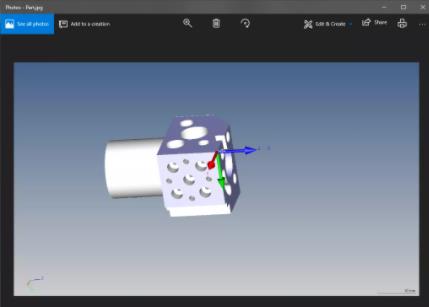

　　工件摆放方向和位置参考图片所示：

　　到此还没完，以下才是文章重点：

　　但有小伙伴儿提出，如果忘记点“用户信息”了呢。又没注意放的对不对，结果放错了，可能就会发生碰撞了。能不能开始运行前，强制图片跳出来呢?看来大家也不是那么容易满足的人，需求也是不断提升的。

　　这个解决起来确实有些难度，可能需要PCM选项的支持。但是PCM选项可是要花钱购买的才行啊。

　　那有没有不用花钱的办法呢?

　　小编仔细研究了一下，还真研究出来了。

　　解决方案:

　　在程序目录下新建一个txt文件，并将其更名为Inspection_pre_start_dialog.bat。选中该文件，点击右键选择"编辑"，然后填写如下内容：

　　@echo off

　　cd %~dp0

　　"C:\WINDOWS\system32\mspaint.exe" "Part.jpg"

　　其中：后面的“Part.jpg”为你保存好的图片名字，两对双引号之间为空格隔开。图片放在与Inspection_pre_start_dialog.bat同目录下。

　　存储目录参考如下图所示:

　　接下来就是运行程序，测试成功，大功告成!
