蔡司三坐标故障诊断工具-miniCmd

发布时间:2021-03-11 10:34:50    点击次数:次

   蔡司三坐标故障诊断工具-miniCmd:

  Version.01.2016

  目标:能够在工程师的远程指导下完成信息的反馈

  功能:显示机器的状态;故障类型及原因

  适用条件:蔡司C99系列控制柜;

  工作站系统Windows系列;且控制系统能正常启动,工作站与控制柜连接正常

  miniCmd的图标

  如何找到miniCmd:

  Calypso版本≥5.0时

  找到桌面Calypso图标,右键进入属性(Properties),打开文件夹位置(F),在文件夹中您可以找到它。

  Calypso版本<5.0时

  在桌面上找到ZEISS CMM Tools文件夹,双击打开miniCmd。

  如果找不到miniCmd,可以直接下载到桌面使用

  开始连接:

  打开电源,三坐标开机;打开工作站进入系统

  双击miniCmd,得到如下界面

  点击

  弹出连接窗口:

  或

  输入或确认IP地址后,点击

  然后再点击

  后会出现诊断对话框,退出时请按照与进入程序的相反步骤进行

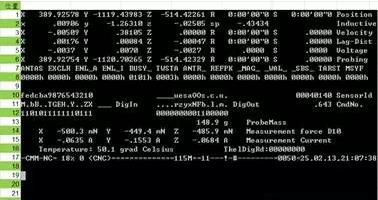

  进入诊断系统界面(首页),截图发给蔡司工程师获得支持;主要目的是通过这个界面进入诊断界面:

  位置19. 系统输入区域,可以输入特定命令查看错误类型如:/GRUND.MAC用于显示故障原因;

蔡司三坐标故障维修

  当进入miniCmd时无如图信息显示输入:

  /POS.MAC然后回车:用于触发式探头DT/XDT/RST-P/ST3

  /VIEW(wastl)然后回车:用于扫描式探头XT/XXT/GOLD

  位置21.22 错误信息显示

  位置23.24 对应于程序运行键盘的F1-F8,通过鼠标点击或键盘可以进入不同的诊断界面,进入诊断系统界面(安全回路C99N/S/HC)

  点击

  或按下键盘F8键,然后按F2键进入以下选项:

  使用键盘的方向按键移动光标至(位置E7)Security CPU%,

  按下回车键进入

  1. 实时的显示当前状态,全部为竖线为正常并可以加载驱动

  2. 静态的记录掉驱动时原因,第一个斜杠代表掉驱动的报警位置

  3. X175限位开关动作,可能是某个轴位于极限位置,手动将轴移动远离极限位置

  4. X140机器的外围急停信号,如与吊车互锁,机械臂安全

  5. X170空气监视开关动作,请检查压缩空气气压,或是检查过滤器等是否通畅

  6. X160控制柜急停开关动作,请检查控制柜端急停开关

  7. X150控制手柄急停开关动作

  8. K13:机器运行监视器动作,此时可以按下键盘F1按键或点击界面#END按钮,然后输入/GRUND.MAC可进一步查看故障原因

  9. UESA X:X轴过载保护启动,检查导轨清洁及有无干涉

  10. UESA Y:Y轴过载保护启动,检查导轨清洁及有无干涉。

  进入诊断系统界面(安全回路C99L)

  使用键盘的方向按键移动光标至(位置D10)C99L,按下回车键进入安全回路界面;下图红色框内显示设备安全回路状态:

  X175限位开关动作,可能是某个轴位于极限位置,手动将轴移动远离极限位置

  X170空气监视开关动作,请检查压缩空气气压,或是检查过滤器等是否通畅

  X160控制面板急停开关动作

若您需要参加蔡司三坐标培训 欢迎来电或在线咨询 4001500108
