蔡司CALYPSO 2020版本发布 新增超过60个新功能

 　　蔡司三坐标CALYPSO 2020软件的许多新功能以及进一步的发展极大提高了测量和测试组件的性能。公司可以首先通过自动化来提高生产力，ZEISS CALYPSO 2020为此做出了巨大贡献。

　　ZEISS CALYPSO 2020的优势：

　　✔ 约1,000个测量元件将极大减少编程和测量组件所需的时间

　　✔ 通过集中定义测量策略来提高整体效率

　　✔ 先进的搜索功能使编程更加容易

　　✔ CAD编程的优化可以更快地创建测量元素✔ 简化、强大的边缘曲线测量

　　+ZEISS CALYPSO 2020新功能亮点

　　01光学测量得到优化，速度提高了六倍：

 　　蔡司三坐标测量机O-INSPECT的“SnapPos”相机功能与CAD数据模式生成的新方法相结合，可确保在编程和测量时间方面最多节省80%的时间。对于具有大约1,000个测量元素的组件(例如印刷电路板)来说，这意味着十二小时的编程时间将缩短为两小时，并且测量本身只需五分钟而不是三十分钟。

　　02自动化降低了时间开销：

 　　用户已经能够使用存储在CAD模型中的产品和制造信息(PMI)在ZEISS CALYPSO中创建测量计划。该软件能够解释PMI并自动生成特征和测量元素。ZEISS Cookbooks的原理通过变量策略编辑器融合到了ZEISS CALYPSO中。这样就可以集中定义测量策略，然后将其推广到各种设施，从而确保测量结果的可比性，同时提高整体效率。

　　03通过便捷的搜索功能更快地实现目标：

　　ZEISS CALYPSO中的搜索功能已得到了扩展和简化，这是为了减少编程开销。ZEISS CALYPSO界面上多个位置的输入字段为测量技术人员提供了轻松访问的搜索功能，并允许其按名称查找参考系统、测试特征或测量元素，并在创建测量计划时轻松使用它们。CAD编程也得到了改进：现在，只需单击几下鼠标，就可以比以前更快地直接从CAD模型中提取圆和轮廓等测量元素。

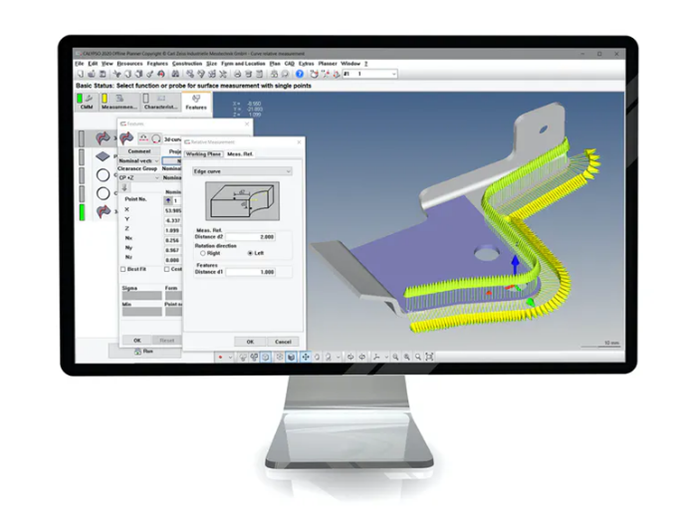

　　04边缘曲线测量变得简单

　　在狭窄的边缘上测量曲线具有挑战性，尤其是当标称与实际数据之间预计存在明显偏差时。ZEISS CALYPSO 2020包含了一项新功能，即在测量曲线时会考虑组件的实际形状，这使得测量过程更加轻松。

　　ZEISS CALYPSO 2020中的其他新功能

　　✔ ZEISS PiWeb报告性能提升：新的* .dfs数据库格式可提供更快的数据读写访问;可视化功能的优化使进行CNC测量后可以更快地生成报告;测量和上传到PiWeb服务器可以并行执行。

　　✔ 检测计划比较：将更改/添加的元素的属性从左侧的测试计划转移到右侧的测试计划，反之亦然;从单个测试计划中删除添加的任务;在测试计划中永久应用更改。

　　✔ 以ZEISS CALYPSO标准格式导出多条曲线：一键生成包含所有所需曲线的文件。

　　✔ 备份和还原无CMM特定数据的所有用户设置：通过创建CMM特定数据以及非CMM特定用户信息的备份，轻松配置新工作站。

　　✔ 编辑基本距离和粗糙度的特征名称：将名称分配给所有测试特征子项目。

　　✔ 自动导出BLADE PRO结果：自动将BLADE PRO的标称和实际数据导出到任何CNC测量过程。

　　✔ 点云中的鲁棒特征提取：即使存在较大偏差，也可以可靠且正确地将实际点分配给标称轮廓。

　　✔ 使用两个参考来运行公差：使用PMI的两个参考来创建符合工程图和标准的跳动公差;扩展的PMI功能可提高性能和便利性。
