ZEISS Calypso应用之蔡司工业CT METROTOM配置

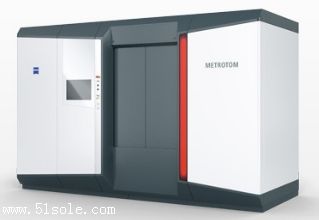

蔡司工业CT METROTOM坐标测量机,也是目前很火爆的工业CT机。是一款非接触式测量设备(X射线穿透),今天我们就来讲下ZEISS METROTOM的Calypso配置。ZEISS METROTOM三坐标测量机软件包括Metrotom OS, Calypso,VG Studio,其中Metrotom OS 用于扫描产生点云SCV数据,Calypso及NEO,VG Studio等软件用于分析计算。
下面介绍Calypso中如何导入STL数据分析评定?
1 Calypso配置METROTOM机器
① 安装驱动(下图相关图片以Calypso2015,2017为例)
方法一:在Calypso安装文件中选择安装Metrotom选项。安装文件在软件安装盘下“Metrotom”文件夹里
![](http://5b0988e595225.cdn.sohucs.com/images/20181216/08494211f1cc4c7884f4dd45c0136488.jpeg)
方法二:通过安装Calypso的驱动或组件
注意:必须在Calypso安装完毕之后
注意:Calypso2017(也是常说的6.4版本)中安装Metrotom,必须是Windows 64位的操作系统。
![](http://5b0988e595225.cdn.sohucs.com/images/20181216/7b675cfe29a0472083d15f01cc404e15.jpeg)
② 机器配置
关于Calypso机器配置,可参考桥机配置方式方法:
I. 选择“METROTOM”, 探头类型选择“VAST或者VAST XT Gold”
![](http://5b0988e595225.cdn.sohucs.com/images/20181216/2731a555ed224dc1a7f157525bb08fea.jpeg)
II. 系统—设置—CMM—控制方法,测量方法中的复选框选择为“静态阀(STL)”,勾选“系统启动时重新连接”,点击“连接”,即完成ZEISS Calypso的Metrotom配置。
![](http://5b0988e595225.cdn.sohucs.com/images/20181216/08803c12abb64b799bd0c4f1c789747d.jpeg)
2 导入STL数据
2.1ZEISS Metrotom配置完成后,Calypso主界面中的测量程序列中会出现“CT属性”图标。
![](http://5b0988e595225.cdn.sohucs.com/images/20181216/3dfa8d6d4cb044f7a18be3c63b81d15b.jpeg)
2.2 点击打开“CT属性”,进入CT属性界面
1、选择须导入的点云文件(路径较好不要有中文字符);
2、“加载CT数据”被勾选;
3、单击“确定”;
4、点云数据的大小,决定读取CT数据的时间,读取完毕有提示信息;
5、读取完毕后,CAD窗口将生成工件点云模形
![](http://5b0988e595225.cdn.sohucs.com/images/20181216/ea0103af213946dc8a81d9f0c96b1f44.jpeg)
关于Metrotom评价的具体方法,后续文章会相继详细介绍。以上介绍的ZEISS Calypso应用之蔡司工业CT METROTOM配置的方法。希望对您有所帮助。蔡司三坐标官方授权代理商昆山友硕竭诚为您服务。
关键词:蔡司三坐标,ZEISS,蔡司工业CT,METROTOM
