蔡司三坐标测量仪软件Calypso应用之安全平面
先前的文章我们讲过诸多蔡司三坐标测量仪软件Calypso的应用领域。今天我们来讲解下Calypso的程序基于安全平面的应用,如下图所示
![蔡司三坐标软件](/upLoad/news/month_1811/201811061119004419.jpeg)

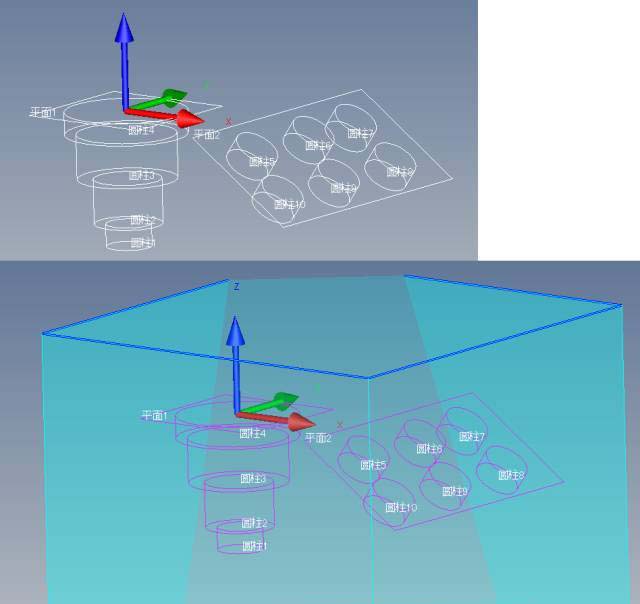

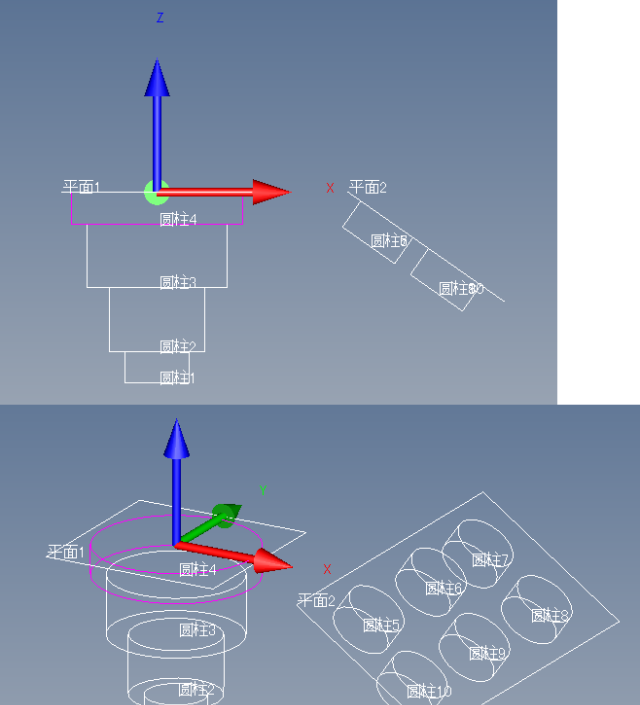

安全平面有CP+Z,CP-Z,CP+Y,CP-Y,CP+X,CP-X六个方向平面可以选择。对于如下的产品由台阶孔和倾斜孔组成。当测量这些圆柱孔的时候,是空间轨迹是怎么样的?目前定义所有测量元素的安全平面为CP+Z
![蔡司三坐标](/upLoad/news/month_1811/201811061119352274.png)

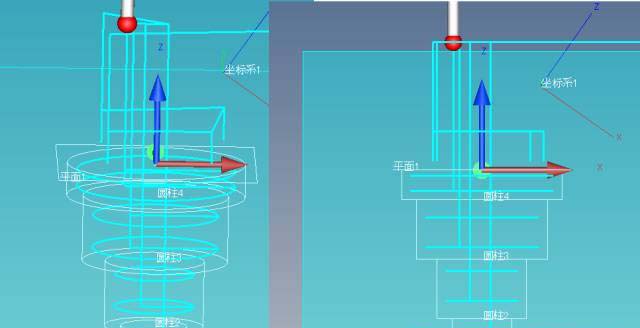

一 台阶孔运行空间轨迹,如下图所示
![蔡司测量仪](/upLoad/news/month_1811/201811061120048007.jpeg)

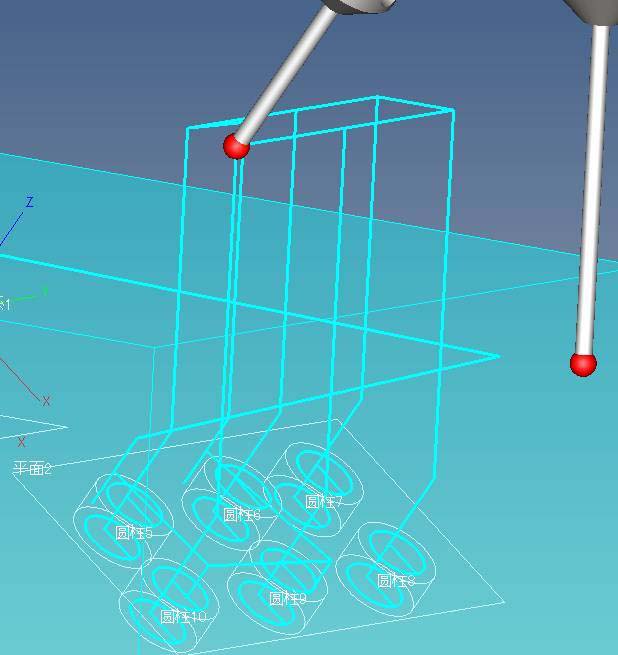

第二 倾斜孔运行空间轨迹,如下图所示
![](/upLoad/news/month_1811/201811061120339215.jpeg)
从上可以看出,无论是台阶孔还是倾斜孔,每个孔的运行轨迹都很繁琐(退回到安全平面CP+Z)
那么有什么好的方法可以简化轨迹,提高效率? 子安全平面可以实现这个功能
注:安全平面和子安全平面的比较
1 安全平面只有6个平面,子安全平面可以很多
2 子安全平面无法独立存在,必须关联相应的安全平面
子安全平面有两大用途:分别以台阶孔和倾斜孔为例进行说明
台阶孔:

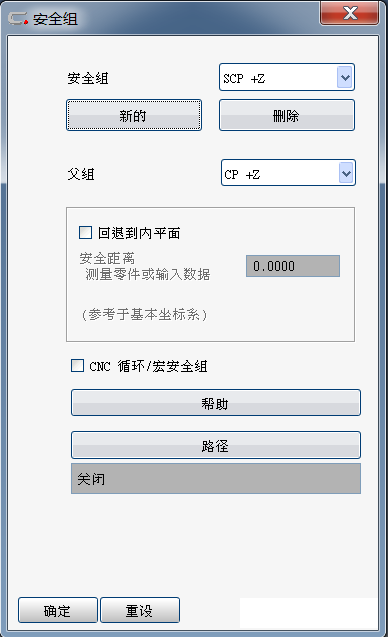

S1:程序 - 导航 - 子安全平面

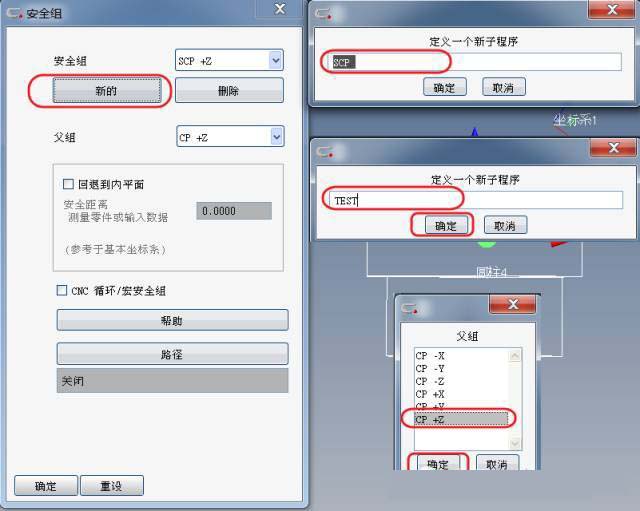

S2:新的 - 自定义名称 - 选择“父组” - 确定
注: 子安全平面需要关联对应安全平面
![](/upLoad/news/month_1811/201811061121023477.png)
![](/upLoad/news/month_1811/201811061121328290.jpeg)

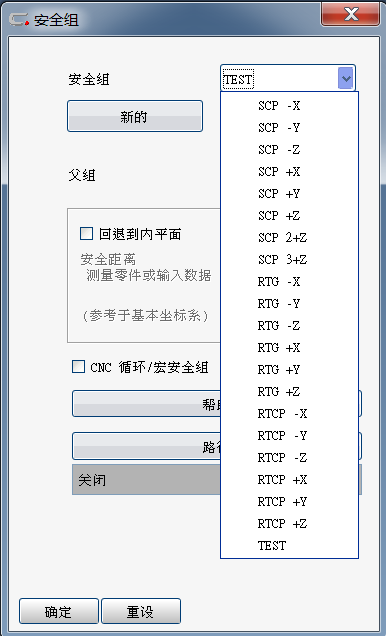

S3:定义完成后,可以看到新定义的子安全平面
![](/upLoad/news/month_1811/20181106112157135.png)

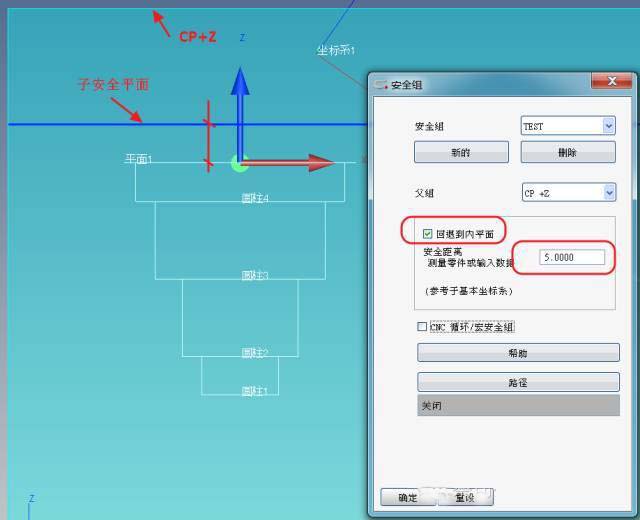

S4: 勾选“回退到内平面” - 输入“安全距离”
如下图所示,子安全平面依托于安全平面,低于“安全平面”
![](/upLoad/news/month_1811/201811061122218536.jpeg)

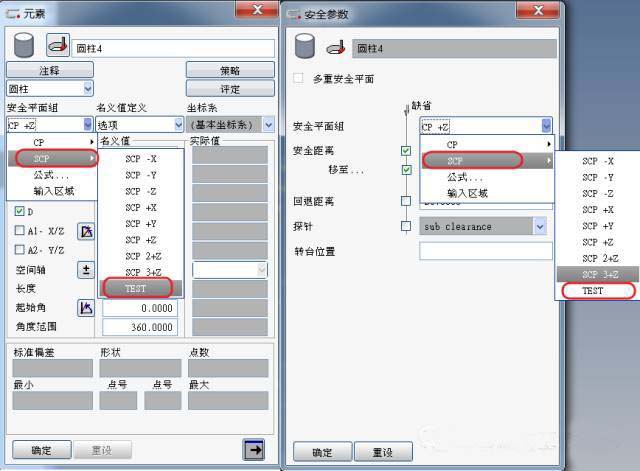

S5: 双击打开元素 - 安全平面组 - SCP - 选择定义的“子安全平面”
![](/upLoad/news/month_1811/201811061122404833.jpeg)
对于上述台阶孔,需要定义3个子安全平面,运行轨迹如下图。相比较默认的设置,运行轨迹得到了充分的优化
倾斜孔:
对于倾斜孔,如下如所示,红色框选部分运行轨迹,能否取消?
操作方法和台阶孔相近
S1:程序 - 导航 - 子安全平面
S2:新的 - 自定义名称 - 选择“父组” - 确定
S3:定义完成后,可以看到新定义的子安全平面
S4: 勾选“回退到内平面” - 输入“安全距离”(注:不勾选“回退到内平面”)
S5: 双击打开元素 - 安全平面组 - SCP - 选择定义的“子安全平面”
注: 选择当前的子安全平面,元素与元素之间运行到安全距离,需要设置合适安全距离,确保顺利运行
以上就是今天介绍的蔡司三坐标测量仪软件Calypso在安全平面的应用案例,希望能对您更好的使用蔡司三坐标有所帮助。
