快速提高蔡司三坐标测量机使用效率的几个技巧(二)
我们在前一篇文章介绍了快速提高蔡司三坐标测量机使用效率的几个小技巧一部分,今天我们接着介绍剩下的几个技巧。
技巧 5:集成式温度捕获节省时间
集成在托盘中的温度传感器会带来更大效益。在测量开始时,它自动捕获工件温度,并将此信息传递给测量机。“操作员不再需要手动加载传感器或使用温度测针,这是提高系列测量效率的一个重要因素。让我们以一个八小时轮班制为例。假设一个测量周期需要15分钟,其中包括一分钟的温度测量,那么总共可以节省半个多小时的时间。

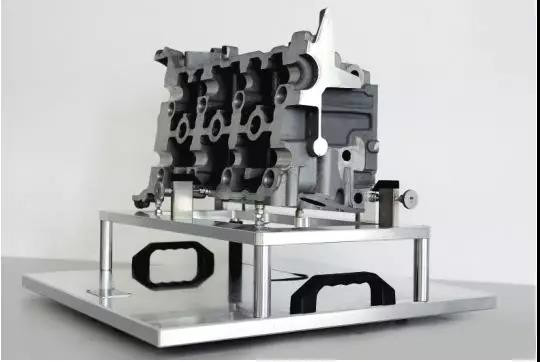

▲夹具安装在一个金属框架上,也就是说测针可以方便地接近工件,也更容易生成测量程序。
▲如果使用托盘中的集成温度传感器自动捕获工件温度,对于公司每八个小时轮班,可以节省半小时。
技巧 6:探针调整装置会使测针系统的构建更加容易
为了较大限度地减少测针与工件之间发生昂贵和费时的碰撞风险,组装探针使用的角度调整装置蔡司的FixAssistXXT 和 FixAssist VAST设置装置能够使测量工程师在组装测针系统时事半功倍,更容易、更快速组装探针系统。它们不只是防止碰撞。因为测针系统不必在机器上再进行调整,因此还降低了坐标测量机的停机时间。操作员也可以构造更复杂的测针系统,从而在每个测量程序中测量更多的特性。这是另一个提高效率的方法。
▲使用FixAssist探针调整设备,测量工程师可以快速、精确的进行探针调整、组装。更高的精度降低了碰撞的风险。同时设置更复杂的测针系统,意味着每个测量过程可能测量更多的特征。
所有这些技巧都可以节省时间,而且使用所有七个将有助于大大提高利用率。也就是说对高品质测量设备的投资,使用合适的测针,会有更快速的回报。原因很简单:“如果使用廉价的木轮制造赛车去比赛,比赛的失利,你根本用不着感到惊讶。”
▲特别是蔡司‘FlyScan’等软件选项可以减少一半的测量时间。这些选项可以使测针在扫描过程中快速地在表面上的空间移动。
技巧 7:蔡司三坐标测量软件加速测量
硬件并不是唯一影响测量时间的因素,软件也起着重要作用。举例说明:测针扫描工件并触及到表面上的凹部。在这一点上,典型的程序将是垂直向上移动并穿过此空间,然后在该空间的另一侧的下一个特征处垂直向下移动。使用ZEISS VAST Performance性能软件包的“FlyScan”功能,不必要进行“向上、进一步前移、向下”这种迂回,相反,测针直接在空间上移动,并继续另一侧的扫描,不会出现任何中断。但软件还是会评价、计算正确的测量点据Schwab估计,这个过程可以减少应用程序高达70%的测量时间,如齿轮的齿顶圆测量。QuickChange是另外一个软件功能,可以使测针更换速度再快一倍。
使用这些软件功能,需要ZEISS原装的探针吸盘。这种吸盘的另一个优点就是,该软件可通过一个芯片识别所使用的测针系统。例如,如果使用了错误的测针系统配置,它也可以识别出该错误并通知操作者。特别是当需要选择10或20种测针系统时,这有很大的帮助。
以上就是蔡司代理商昆山友硕为您整理的快速提高蔡司三坐标测量机使用效率的几个技巧,希望对您有所帮助。
关键词:蔡司三坐标,蔡司三坐标测量仪,三坐标测量
