正解-管类工件位置度误差评定

发布时间:2015-09-07 09:31:05    点击次数:次

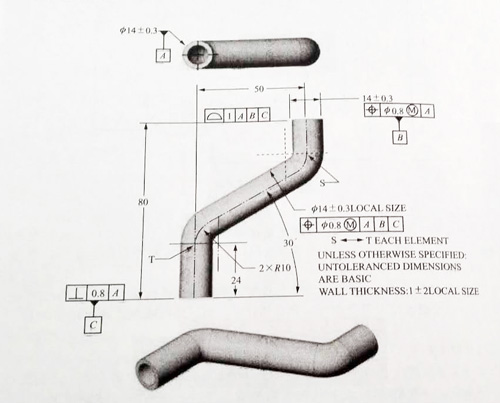

管类工件尽管其自身公差要求一般都较大,但由于其图样上所需评定的对象一般都为中心线,使其在实际测量时被测要素的生成和评定都比较麻烦。如图描述的某种管件的测量要求。

管状测量误差评定

1) 图样的解读
该图样中基准体系非常明确,其中第1基准为圆柱A,他约束了公差带的空间方位(4个自由度)。第2基准为圆柱B,它约束了公差带绕A基准的回转自由度(1个自由度。第三基准平面C则约束了较后1个延A轴的自由度。而且对这些基准特征都标注了相应的公差。需要评定的是中间一段管子的中心线及连接段中心线的位置度。
2)工件的装夹
该工件尽管体量不大,但由于局部形状都是回转轮廓面,如要在一个方向上全部测到,则需要配置转台或多种探针,考虑到被测要素的精度要求并不高,因此只需简单 即可。可以考虑用V型块,安装方位可以简单地沿X或Y轴。装夹时需让出被测特征和基准特征,要注意的是加紧时不能让工件产生变形。
3)探针配置
配合工件安装,只需配置一根探针即可,探针的长度只要不与装夹装置不干涉即可。
4)测量评定过程
在当前测量坐标系下,测量基准圆柱A,拟合到处得到基准中心线A;测量基准圆柱B,并在基准A的约束下,拟合到处基准中心线B;测量基准面C;确定被测要素测点的提取截面,在各截面上分别测量截面圆并到处中心点。调用测量软件位置度评定功能,制定评定基准(一基准A、第二基准B及第三基准C),输入公差值,被测要素名义值、公差和实测值,选择被测要素的较大实体要求进行位置度误差评定。
这里要注意:
1)上面是将整个被测要素分解为各截面圆的中心来加以测量和误差评定,因此具体确定设置哪些横截面(位置和数量),都应在测量规范中规定;
2)由于转化成了截面圆圆心的位置度,因此其公差带是在截面上的一个圆形区域。(文/费丽娜      编/alva)
