蔡司工业CT体积数据分析软件孔隙缺陷检测

发布时间:2023-07-05 11:34:49    点击次数:次

     经过前三期的介绍,相信您对蔡司工业CT全新体积数据分析软件GOM Volume Inspect 和 GOM Volume Inspect Pro(以下简称GVI Pro)专业版软件具有了全局的了解。其中缺陷分析(P202/P203)、趋势分析与统计、Python脚本扩展等主要功能可以为您提供更加直观便捷的检测分析方法,并助力您*大地提高日常工作效率。蔡司代理昆山友硕小编本期将主要介绍缺陷分析(P202/P203)的详细功能。

蔡司工业CT

  01 三维空隙分析 (P203)

  1.1 无损缺陷检测

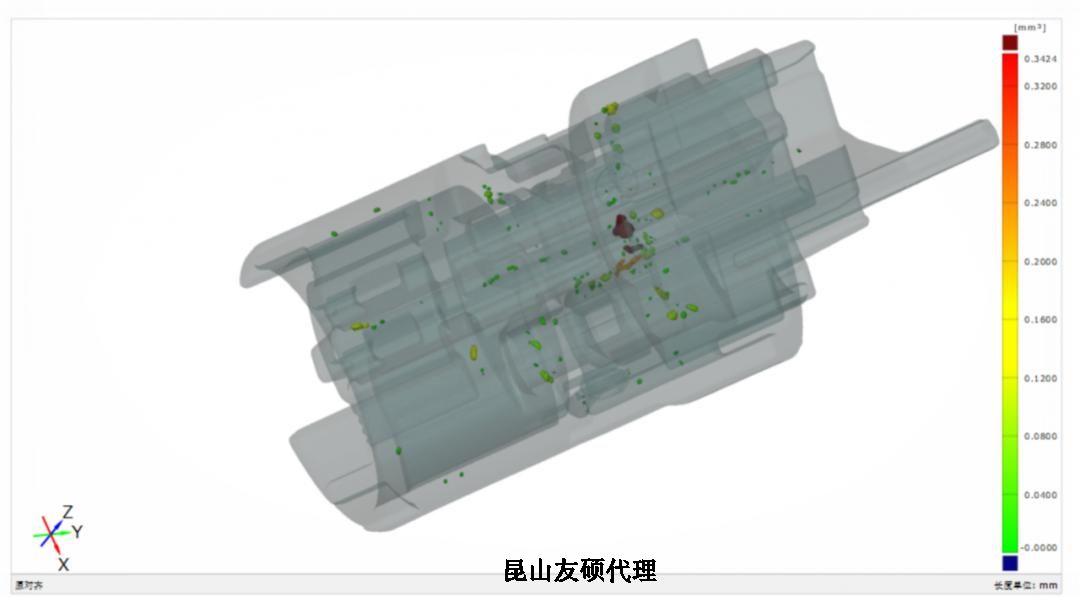

  工业产品的内部缺陷(如孔隙、夹杂物)会直接影响产品的使用性能,降低成品率。如果为了进行内部缺陷分析而进行破坏性实验,则无疑会增加企业的生产成本。因此,实现产品内部缺陷的无损检测就显得至关重要。针对这一需求,GVI Pro目前可以根据P203*准则同时实现基于体积与网格的内部孔隙检测,即使在不破坏产品的情况下也可识别出产品内部孔隙。

蔡司工业CT

  *注:P203是由德国铸造工业联邦协会 (BDG) 等机构共同制定的准则“使用工业X射线计算机断层扫描进行孔隙率分析和评估”。

  GVI Pro可以针对识别出的缺陷区域进行包括计算缺陷体积或直径等的缺陷检验。

  1.2 体积缺陷区域及缺陷子集

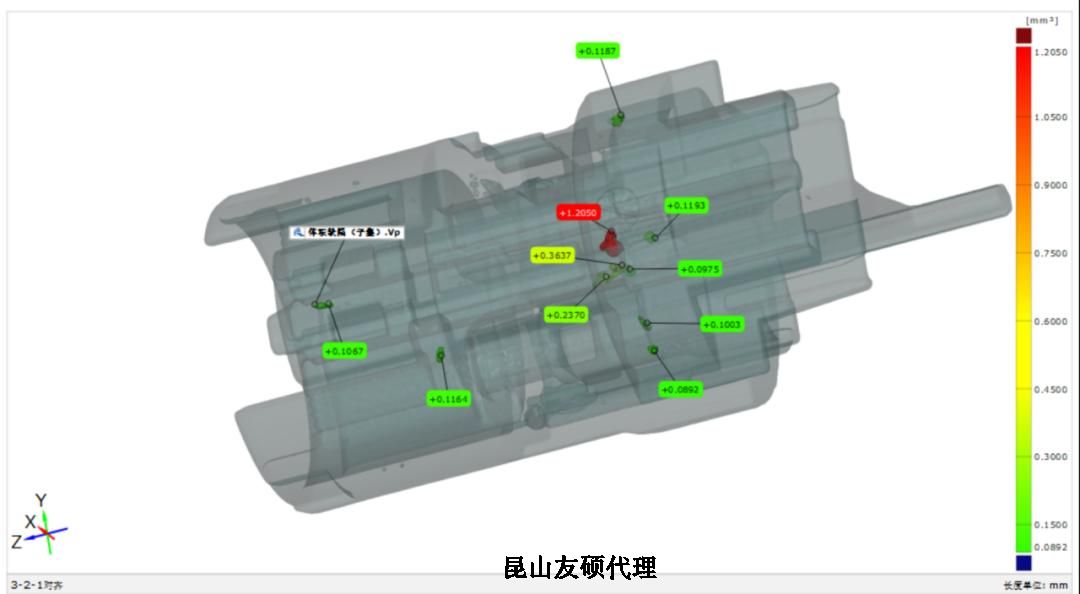

  如只想对某个特定区域的缺陷进行分析,可以直接在体积缺陷元素上选择某个区域,或者创建拥有特殊几何形状的“体积缺陷区域”。在此基础上,GVI Pro的体积缺陷子集功能可以依据不同的判据对缺陷进行筛选。例如图中便筛选并计算了所选区域中缺陷体积最大的10个缺陷,并予以标注。

蔡司工业CT

  02 二维孔隙分析

  GVI Pro不仅可以提供基于P203(3D)准则的孔隙分析,而且还可以提供基于P202*(2D)准则的二维孔隙分析。

蔡司工业CT

  *注:P202是由德国铸造协会 (VDG) 压铸和轻金属铸造专项技术委员会制定的铸件孔隙率准则“铝、镁、锌铸造合金铸件的体积缺陷


关键词:蔡司工业CT,工业CT,孔隙率检测
