蔡司三坐标培训教程之PiWeb数模导入

发布时间:2023-02-08 15:49:07    点击次数:次

   蔡司三坐标培训教程PiWeb Cookbook PCG.1.005数模导入

  1 准备数模.

  确认所要导入数模已经放置在本地路径

  2 选择lmage功能

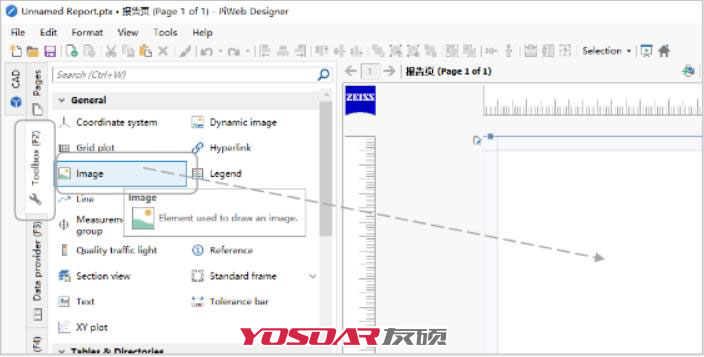

  打开Designer,在Tolbox中选择lmage功能拖拽至右侧模板区域

蔡司三坐标培训教程

  3 CAD菜单操作

  选中上一步拖拽至右侧模板区域的Image 再点击Designer界面左侧菜单栏CAD

  4 执行导入

 蔡司三坐标软件

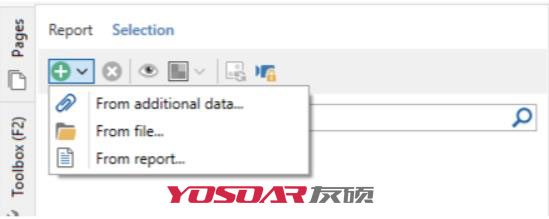

  如上图,在CAD菜 单栏中选择Selection选项后点击加号,共有3个选项:

  ● 选项1: "From aditiona/ data' "数模以附件形式存放在数据库中,即把数模嵌入PiWeb

  ●选项2: "From file"在弹出的对话框里选择准备好的数模后确定, 即PiWeb仅按路径引用

  ●选项3: "From report”此报告中已经存在的数模

  5 数模简单处理

蔡司三坐标培训教程

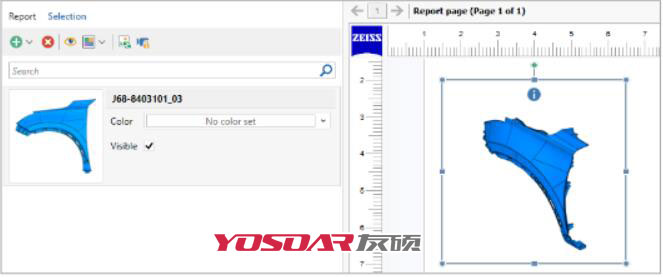

  可修改其颜色、可见性,简单处理后导入完成
