蔡司三坐标小课堂—对称度的测量方法

发布时间:2022-06-29 16:38:33    点击次数:次

蔡司三坐标小课堂—对称度的测量方法

   •公差符号:蔡司三坐标

  •公差带:是距离为公差值t且相对基准的中心平面对称配置的两平行平面之间的区域。

  •提取中心面必须在两个间隔为公差值0.08mm,且与基准平面A对称的平行平面之间。

  •坐标测量方法:测量涉及基准A处2平面→构造基准中心平面A→测量被评定处相关的2平面→构造被评定中心平面→分别为四个要素作策略(规划测量若干个点)→调用“对称度”命令→元素处选择被评定要素,基准处选择基准要素A,并输入公差值评定对称度误差。

  举例在calypso软件中应用:

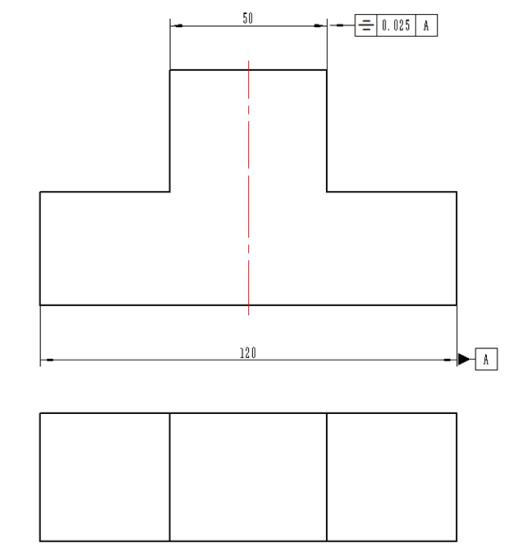

  测量要求:测量下图标注的对称度

蔡司三坐标

  上图测量方法(过程):

  1.拾取元素:被测元素、基准元素

  2.构造元素:被测元素中心面、基准元素中心面

  3.放入对称度命令:分别填入被测元素和基准元素

蔡司三坐标

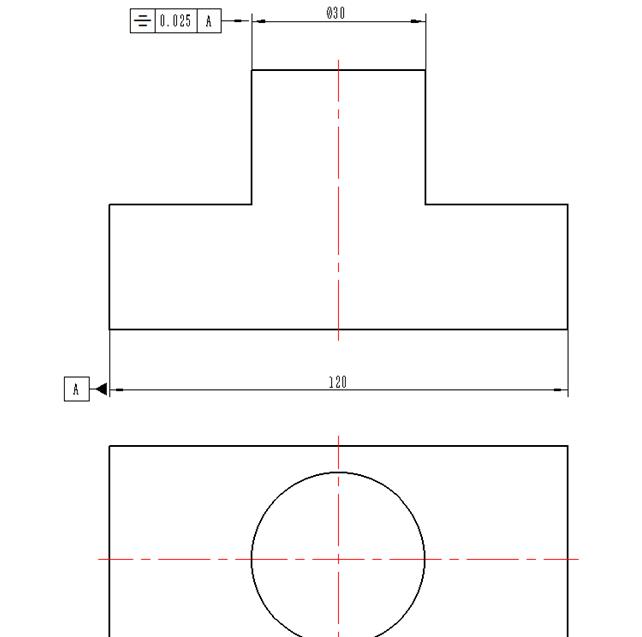

  图2 测量方法(过程):

  1.拾取元素:被测元素、基准元素

  2.构造元素:基准元素中心平面

  3.放入对称度命令:分别填入被测元素和基准元素,选择评价方向。

  备注:在对话框“区域形状”处,选择评价方向,方向的选择需要结合坐标系。

  总结:

  对称元素若是平面元素,不需要修改评价方向(默认无法修改);对称元素若是轴线(或者线)元素,需要修改评价方向。
