工业CT在航空航天领域中的应用

发布时间:2020-10-16 14:44:09    点击次数:次

工业CT在航空航天领域中的应用

   随着钛合金,高温合金等复合材料的在航空航天领域的广泛应用,选择正确的零部件检测设备已经成为一个非常重要的行业性话题。

  与此同时,由于复合材料成分复杂,能够影响其结构性的因素较多,在制造加工过程中工艺参数的微小差异都会导致复合材料产生缺陷,这些缺陷必然会严重影响到构件的机械性能,无损检测是最优的检测方案。

  通过CT可以获得被检样品高分辨率的空间分布图像,应用于非破坏检测零部件内部的具体情况。应用于失效分析的案例证明CT对于相应的分析工作是十分有益的。

蔡司工业CT

  蔡司高分辨率工业CT设备

  01 工业CT的工作原理

  工业CT(industrial computerized tomography)指应用于工业中的核成像技术。其基本原理是依据辐射在被检测物体中的减弱和吸收特性。同物质对辐射的吸收本领与物质性质有关。所以,利用放射性核素或其他辐射源发射出的、具有一定能量和强度的X射线或γ射线,在被检测物体中的衰减规律及分布情况,就有可能由探测器陈列获得物体内部的详细信息,最后用计算机信息处理和图像重建技术,以图像形式显示出来。

工业CT无损检测

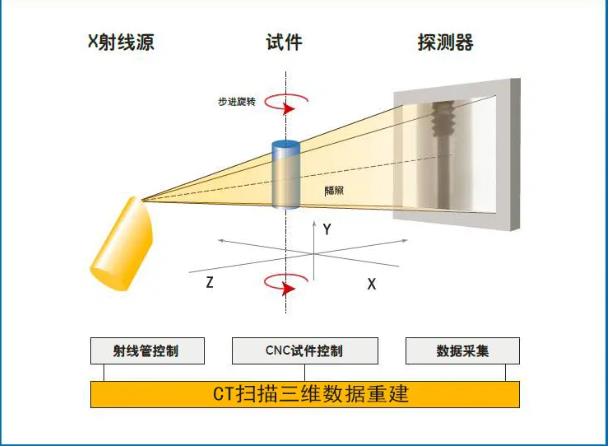

  02 工业CT的基本工作流程

  工业CT的基本工作流程为:设置好设备的扫描参数,打开X射线进行扫描,样品旋转360°,同时探测器不停接收射线成像。

  03 实际应用案例

  工业CT可应用于各向异性、分层结构复合材料,进行涡轮叶片CT检测,可以自动检测内部孔隙、自动计算每个孔隙的大小和位置、伪彩显示孔隙大小。

  对于航空管道的焊接缝检测,能够有效检测到焊接缝情况。

  可以实现叶片壁厚的自动测量。

  具有特征尺寸自动测量功能。

  蔡司高分辨率工业CT系统METROTOM 6 scout(GOM CT)具有出色的细节清晰度:一方面是因为它使用高分辨率3k X射线探测器来获取测量数据,另一方面是因为每个零件在可能的*佳测量位置进行测量,因此始终以尽可能高的分辨率进行测量。您可以在下面看到结果:左边是使用蔡司工业CT系统ETROTOM 6 scout(GOM CT)生成的测量数据,右边是通常的标准。

相关推荐:蔡司工业CT http://www.yosoar333.com/list/?28_1.html


关键词:蔡司工业CT,工业CT,工业CT检测
