蔡司三坐标盘形测针的校准方法

发布时间:2019-11-25 11:27:50    点击次数:次

   日常使用的三坐标测针主要有以下几种:球形测针,盘形测针,柱形测针。

三坐标测针

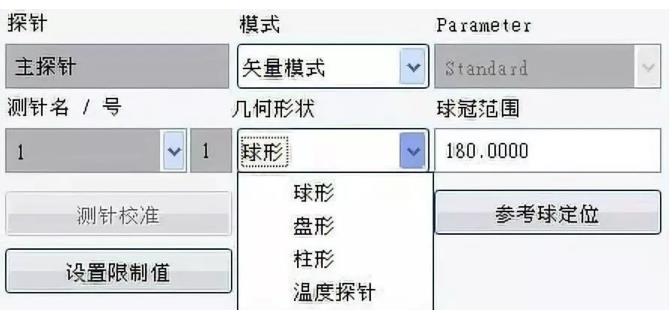

  注:三坐标探针校准界面一“几何形状”,显示不同类型测针,则相应类型测针可以校准,否则无法校准。

蔡司探针

  购买测针前,请注意!

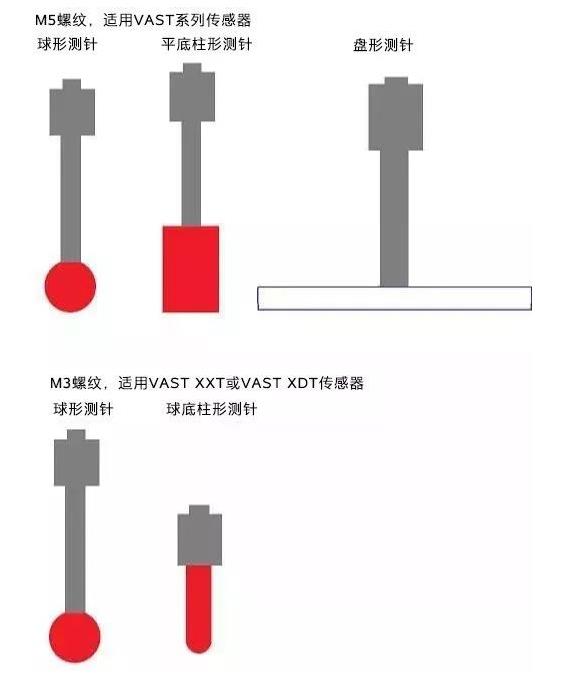

  对于蔡司VAST传感器,柱形测针和盘形测针都需要手动校准,不能像球形测针一样自动校准对于XXT或XDT传感器, Calypso5.0以及之后的版本,不支持盘形测针和平底柱形测针校准。

  球底柱形测针和球形测针校准操作一样,可以自动完成校准

  下面介绍蔡司盘形测针校准:

  盘形测针是一种特殊的球形测针,以球心为中间线,各截取上下一部分。因而盘形针的表面是球面

蔡司探针

  注意事项:

  测量过程中,避免打点位置超出盘形针有效的球面范围

  校准完成后,判断s值。s值参考0.002。实际中多进行几次校准,以确认是否存在人为操作的影响

  c)环规修正半径

  校准完成后,需要测量环规修正盘形针半径操作方法:

  新建探针组:选用直径8mm探针(和主探针长度接近)

  在环规_上建立坐标系(元素:圆柱和平面;空转轴:圆柱,面转轴:无,原点通过圆柱和平面确定)

  使用盘形针测量圆,输出圆的实际直径

  注:盘形针实际使用中,扫描测量,测量环规的时候也选择扫描测量。反之,打点测量。环规的直径和实际测量圆孔直径保持一致(或接近)修正盘形针半径

  操作:蔡司探针系统管理-几何形状,修改半径数据

  假设环规的理论直径D0,环规实际直径D1,盘形针初始校准半径R0,盘形针修正后半径R当D1 > D0,R = R0- (D1-D0)/2当D1 < D0,R = R0+ (D0-D1)/2

  半径修正后,再使用盘形针测量环规,输出圆的实际直径。重复这个过程直到(D1-D0)偏差在要求的范围内

  注:要求的偏差范围可以参考1-2 μ .

  盘形针应用于精度要求不高的尺寸检测。因为校准方式以及盘形针的结构特点,测量的重复稳定性没有球形测针好。因而对于要求较高情况,考虑使用星型测针替换盘形针


关键词:蔡司测针,三坐标测针,蔡司探针
