蔡司三坐标测量机在精密测量检测中的应用

发布时间:2019-04-03 14:01:39    点击次数:次

   三坐标测量机 ( Coordinate Measuring Machining,简称 CMM)是近50年发展起来的一种高效率的新型精密测量仪器。它的出现,一方面是由于自动机床、数控机床高效率加工以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套;另一方面是由于电子技术、计算机技术、数字控制技术以及精密加工技术的发展为三坐标测量机的产生提供了技术基础。

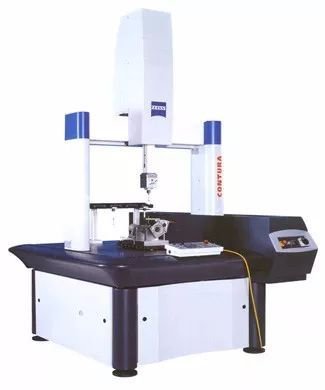

  在高精度测量领域,著名的厂商德国卡尔•蔡司(Carl Zeiss)公司的CONTURA G2 产品(如图所示)以其在硬件和软件配置上具有的优势,使得连续扫描测量和逆向工程测量完全满足精密测量的要求。





  德国ZEISS CONTURA蔡司三坐标测量机

  三坐标测量机的基本工作原理

  几何量测量是以点的坐标位置为基础的,它分为一维、二维和三维测量。三坐标测量机的基本原理是将被测零件放入它容许的测量空间,精密地测出被测零件在 X、Y、Z 三个坐标位置的数值,根据这些点的数值经过计算机数据处理,拟合形成测量元素,如圆、球、圆柱、圆锥、曲面等,经过数学计算得出形状、位置公差及其他几何量数据。

  蔡司三坐标测量机在精密检测中的应用

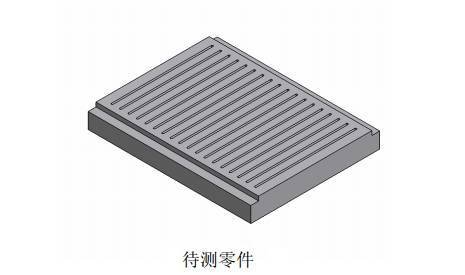

  目前利用ZEISS CONTURA G2 RDS三坐标测量机,对下图所示工件的开有多条狭缝的表面进行了平面度的几何测量。





  测量程序的编制利用了Calypso测量软件强大的开放式脱机编程功能,这种编程方法的好处一是只要将设计人员设计的CAD图纸文件直接输入到测量软件中,就可以进行编程。不必等工件加工完成后才可以进行程序测量,可大大提高工作效率。第二是在程序编制完成之后,可以在CAD环境中直接调用程序进行模拟测量,对程序进行验证,找出运行过程中出现的错误测量路径和采点,同时对程序进行修正,将实际测量中可能出现的问题降到最低,最大程度的保证了测量过程中的安全性。

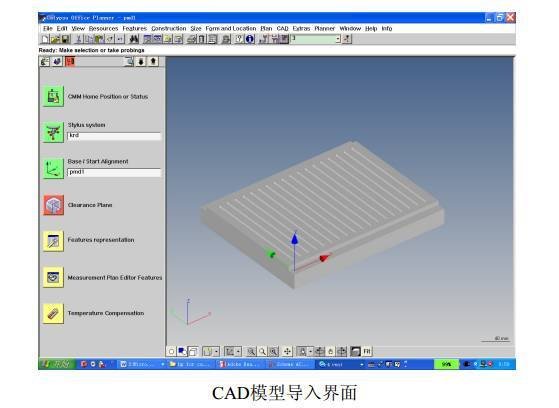

  脱机编程时测量软件应设置为脱机工作模式。首先将预先在CAD环境下建立的模型直接导入测量软件中(如下图)。该测量软件采用了图形化可视界面,简明易用,包含了基本的CAD功能,如放大、缩小、平移、旋转、着色(阴影)等功能,软件的直接的CAD接口,适用于所有重要的CAD格式,不会导致公差问题及精度的损失。

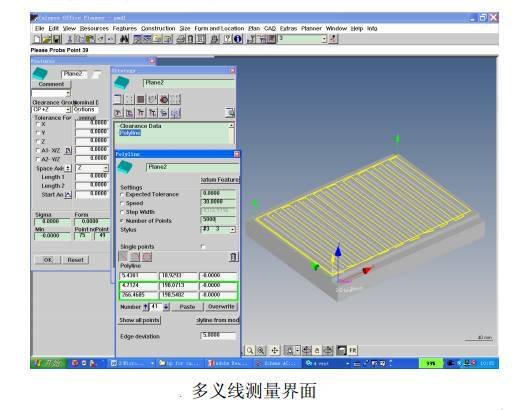

  第二步建立工件坐标系开始测量。坐标系的建立采用常用的面线点(3-2-1)方式,然后选择平面(Plane)测量元素,双击该平面元素,对其中测量策略进行设置。由于待测平面比较特殊,上面并列有多条狭缝,而正因为如此才致使平面度超差存在可能性。为了得到全面精确可信的测量结果,根据广度均分的原则将测量路径选择为多义线(Polyline),这样使采集到的点尽可能的覆盖到整个平面上。使用鼠标在工件模型上点击所要采点的位置,此时工件模型上会显示所采点的位置及其矢量方向。根据所测量的几何要素的需要,可进行多次采点。当采够所需要的点数后再在采点窗口中点确定,系统将会驱动虚拟测头进行采点,并拟合出要测的几何元素及其图形。多义线测量界面如下图所示。





  下一步应对测量路径多义线再进行详细的设置,其中包括分别根据实际情况对探针速度以及采集的点的个数的设定,接着应修改平面元素的评价方法,设置为最小二乘法并选择去除粗大误差,确定即可。

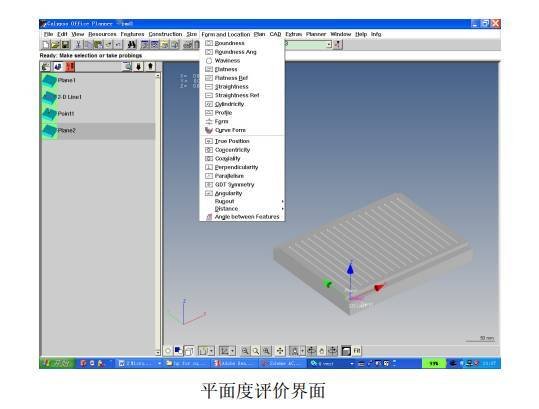

  元素测量完成后,应对测量几何平面度进行评价。在菜单中选择形状和位置公差中的平面度,然后双击该平面度图标,选择测量完的平面元素,输入设计公差数值确定完成。平面度评价界面如上图所示。

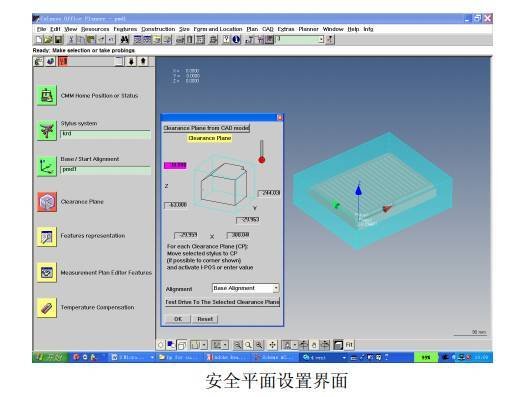

  在测量程序自动运行之前,为了防止在实际测量中发生探针与待测工件意外碰撞应设置安全平面,如下图所示。

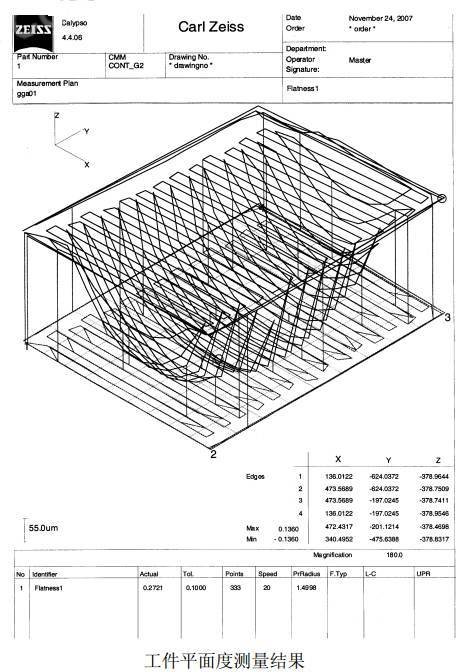

  最后将编制完成的测量程序保存,通过联机实际测量,得到如下图的平面度测量的结果报告。从报告中可以直观的得到相关的测量元素和坐标数值及所有测量数据。用户可根据需要给出实际尺寸、公差值、与理论值的偏差、超差情况等详细的信息,对报告头自己定义,保存后可随时调看。



  通过利用蔡司三坐标测量机在对工件的测量应用中,高效率采集到了大量精确、详细的测量数据,完成了以前用其它测量工件平面度量具(如刀口尺等)无法实现的功能,三坐标测量机具备了高精度高柔性以及优异的数字化能力。在高质量产品的制造中使用精密的三坐标测量机可减少测量误差,保证产品的精度和质量,满足设计与制造的需要, 加深理解并更好地掌握其工作原理和性能对完成并拓展装备研制中精密零部件的质量检验必将发挥重大的作用。

      蔡司三坐标是精密测量仪器中的佼佼者,是世界知名的高端精密测量仪器,以其高稳定性、高精度、高精密收到中外大客户的认可。若你需要了解更多蔡司三坐标测量机欢迎来电咨询。蔡司官方授权代理商昆山友硕竭诚为您服务。
