蔡司三坐标软件Calypso应用之旋转被动式探头的机器配置

发布时间:2018-10-26 14:56:56    点击次数:次

   蔡司三坐标自主研发的测量软件Calypso是功能强大的为蔡司三坐标定做的操作软件。今天我们介绍Calypso操作之旋转被动式探头机器配置的操作说明,以CONTURA配置RDS&VAST XXT探头为例

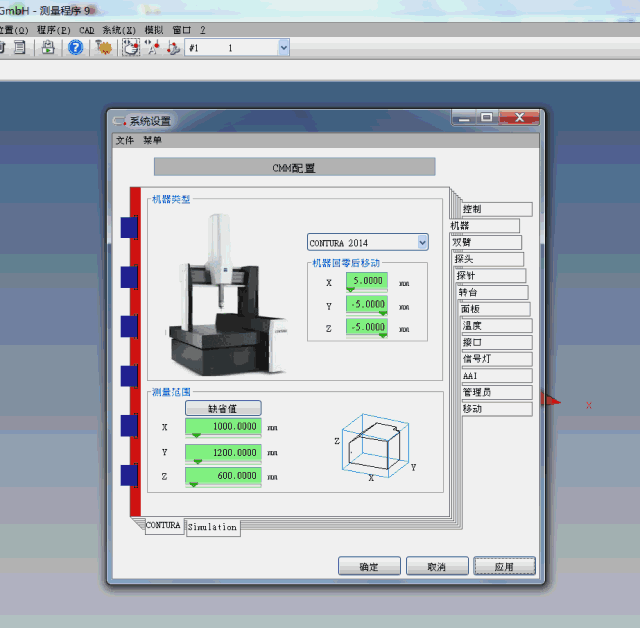

  S1:Calypso软件界面菜单栏 ,"系统"→“设置”→“CMM”

  S3:点击“机器”→”选择机型 →输入回零距离(常用设置:5/-5/-5 或 30/-30-30)→输入测量范围(根据机器的规格行程输入即可)→点击“应用”

  S5:点击“转台” →激活转台功能(配置转台的设备)→点击“应用”

  注:分为固定式转台和移动式转台两种





蔡司三坐标calypso





  注:选择不同类型,会显示相应控制面板的图片

  点击“温度” - X/Y/Z光栅改成0/0/0 μ/C





  S7:点击“控制”→不勾选“脱机” →勾选“系统启动时重新连接” →点击“连接”

  注:勾选“脱机”,电脑和三坐标保持联机断开状态。不勾选“系统启动时重新连接”,Calypso软件关闭重启后,不会自动执行“连接”这个操作,也就是没有“交通灯”。

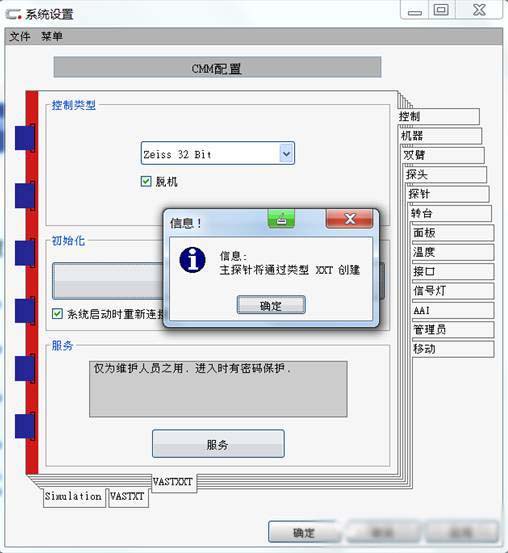

  S8:自动创建生成XXT类型主探针,点击“确定” →再点击界面“确定”,如下图所示



蔡司三坐标







Calypso





  S9:定义陶瓷标准球参数

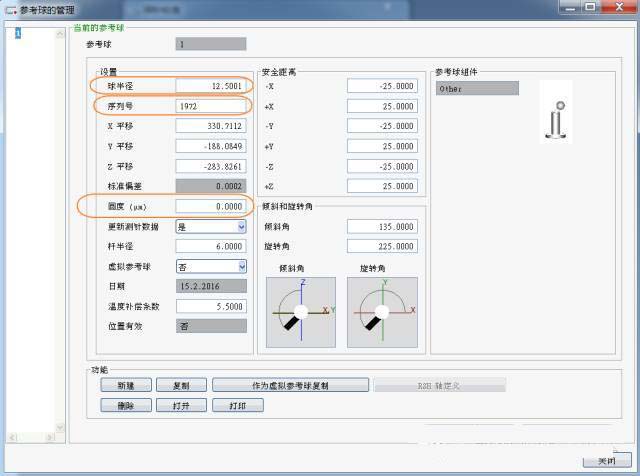

  点击“参考球参数管理”,如下图所示

  输入“球半径”,“序列号”,“圆度”和"杆半径" → 点击“应用”

  注: 标准球属于标准件,这三个参数都可以在出厂文档种找到,必需填写准确!







蔡司测量仪

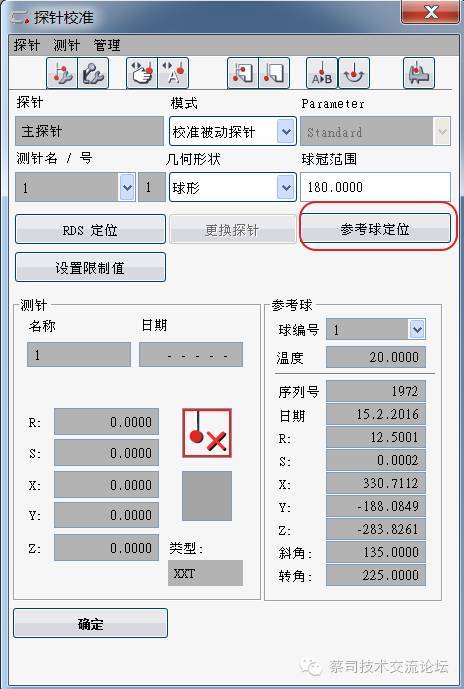

  S10:校准主探针



三坐标测量机



  注意事项:

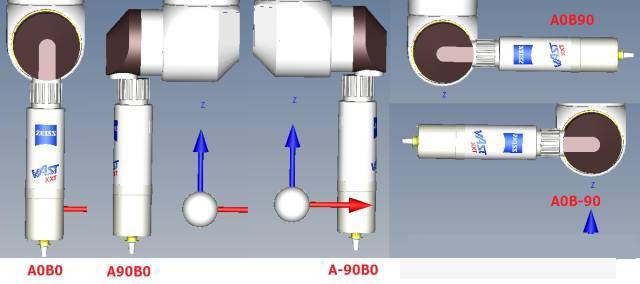

  和RDS配合的被动式探头(包括TP20触发式探头)在第一次校准主探针时,强制要求先校准RDS测座(校准5个转角位置),然后才进行主探针校准(模式:校准被动探针或6点模式),示意图如下所示

  5个角度分别是:A0B0, A90B0,A-90B0,A0B90,A0B-90





  整个主探针校准过程中,RDS转角的变化的状态分别为A0B0 → A0B0 → A90B0 → A-90B0 → A0B90 → A0B-90 → A0B0

  每次转角前会弹出提示框,只有点击“确定”,RDS才会开始旋转

   蔡司三坐标操作软件Calypso功能强大,以上是蔡司三坐标代理商昆山友硕为大家介绍的旋转式被动式探头的配置方法,希望对您有所帮助。
