蔡司X射线断层扫描技术分析及应用领域

发布时间:2020-08-25 13:07:20    点击次数:次

   计算机X射线断层扫描技术已经应用于工业领域。它可以为日用品、汽车和医药领域的应用场合提供更多的技术方案。它可以缩短技术研发周期,快速制订样机检验报告并缩短对损伤分析的反应时间。

  德国卡尔蔡司公司专门为注塑行业复杂工件的制造研发出通用型技术方案——从对部件的完整测量、刀具校准,一直到塑料齿轮的标准测量。在无需破坏实际工件情况下生成实际部件的3D模型的能力使得计算机X射线分层技术在工件检测方面变得很重要。工件的3D图形可显示出包括内外几何形状在内的整体部件情况。此外,蔡司X射线断层扫描系统还可以对复杂工件进行高精尺寸测量。因此无需再把部件浇注到合成树脂里,再逐步破坏树脂,以进行2D分层测量。这种计算机X射线分层技术的另一个优点是:测量结果容易解读。与传统的测量记录相比,制造厂商有了彩色图形更能快捷而明了地识别出,部件在哪些地方与额定状态发生了偏差。

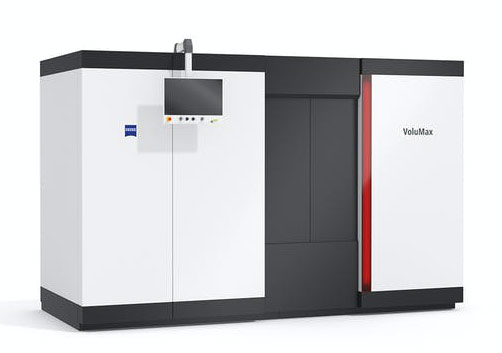

蔡司X射线断层扫描仪

  所有材质的产品均可借助于X射线分层技术进行测量。根据材料不同的可透视性能,计算机X射线分层系统可以对部件进行1mm~0.5m长度的透视。特别容易透视的材料为塑料和硅。这种测量方法特别适用于复合材料部件,这是因为X射线可以使材料内部的纤维变得可视化。测量过程所需时间不同,这要视对分辨率的具体要求而定。在5min测量之后,仪器即可提供第一批数据结果。但是,测量时间越长,结果则越准确。例如,在制药行业则需要有各个具体细节。重要的一点便是,测量仪器可以识别出几微米的偏差。这种情况下,测量过程往往需要1h或更长。这时系统可以识别出产品内部的所有细节。

  喷注件和压铸件因材料和工艺参数(如收缩等)的不同,通常会与铸型底片不很对应。因此,模具制造往往需要一个甚至多达十个步骤的重复性流程。X射线分层技术可以降低这种循环时间,很大缩短开发时间:Carl Zeiss公司的Calypso测量软件对此可以提供“刀具校准”功能。由此,制造厂商不仅可以测得实际外形偏差,同时也可以“镜像”反映实际表面。由此可以预先设定铸模的收缩尺寸并把测量值纳入到刀具校准程序中去。所测得的数据可以直接用作刀具二次加工的给定值。由于刀具校准工作量明显下降,因此部件可以更快上市。用户调查发现这方面的节约潜力高达50%~70%。

  在塑料齿轮制造方面,X射线分层技术也是一种强有力的工具。总体上说,在测量塑料齿轮时,也必须对与钢齿轮一样的那些参数进行测量,主要的区别只在于塑料齿轮的各个齿都必须接受检测。Carl Zeiss公司的Gear Pro软件有助于对齿缘面进行描述。这项工作是必要的,以便可以在CAD数据基础上对齿合状况进行测量。所使用的运算流程是经过认证的。

  先进软件的一个关键点是操作简便的问题。只有四个数据:齿数、基体直径、螺纹倾角和齿厚,来描述一个部件的基本外形。此外,还需要更多的数据,以便用户依据图纸要求,更好地对测量和求值进行定义。根据不同的求值要求,最多可以提供1000个数值。如此多的数值惟有通过软件进行管理,如同Gear Pro等软件即可向用户提供这些途径。

  这里无法一一例举蔡司X射线断层扫描技术的所有应用场合。在这当中,X射线分层技术可以使测量和检验流程自动化,使测量结果形象化,并使各种不同的流程在一台设备上集中化。对于轻质材料的检测,该方法也有全新的前景。通过采用Metrotom 1500Metrotom 800型计算机X射线分层系统,用户不仅可以得到蔡司三坐标测量仪的功能,同时也可以获得各种无损伤的检验功能。

  特别是蔡司工业CT测量机Metrotom 800型仪器因其性价比而进入X射线测量系统行列。它特别适用于复杂的塑料和复合材料类工件的质量保证和结构检测。


关键词:蔡司工业CT,METROTOM,工业CT
