蔡司三坐标测针的大小和类型如何选择

发布时间:2019-07-11 14:31:23    点击次数:次

   在蔡司三坐标测量机使用过程中影响测量结果的因素除了环境因素和三坐标测量机自身的计量特性外,还与测针的选择有着密切的关系。我们要选择测针的大小和类型,其实就是在选择测针的较大刚度还有测球的球度。测杆材料的选择也很重要,测杆必须设计具有较大的刚性,这样即使测量时测杆弯曲至较低也不会被折断。还要兼顾选择尽可能短的测针,测杆越长精度就越低,应当减少测针组合的件数,测球的直径也要尽可能选大一点,这样不但可以增大测球和测针杆之间的距离,还可以减少测针杆的碰撞;较后当组合测针时,还要考虑测头的生产厂家所规定的测针长度和测针重量的较大允许范围。

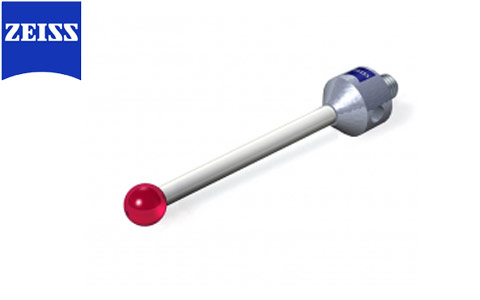

蔡司三坐标测针

  (1)测量孔径时的选择。对于10mm以上的孔径,要是孔不长,用φ2、φ3,φ4mm的测针都是一样的,要是孔很长且要打全的话,那就要一选4mm的测针了,这样测就不容易碰杆。另外,测量平面度时为减少表面微观不平度的影响,也要优先选择大球径测针。

  (2)测头的校正。测头校正是保证测量精度的基础,在测头校正过程中引起误差的主要因素有:测杆的弯曲变形,测头校正时触测点位置,测力,触测速度和探测距离等,测力越小精度越低,应选用一定的测力和测速进行校正,同时选用合适的探测距离,以保证校正精度。

  (3)测球的选择。优先选择球径较大的测针,测球直径大就会减小被测表面纹路粗糙对精度造成的影响,测球直径越大,圆度就越好,测杆就越粗,测力变形也就越小,其曲面半径就大一些,接触变形就会更小,球径与测针杆之差也就越大,在测量工件时碰到测杆的机率就比小球径的测针要小得多。

  (4)测杆的选择。测量精度随着测杆长度的增加而降低因此要尽量选择具有较大刚度、尽可能短而粗的测杆才是正确的做法。虽然测杆并不会直接引起特定的误差,但测杆长度会将误差放大。测杆的挠性也会放大预行程的变化。陶瓷测杆通常可用于既需要性好,又要求重量轻的测量任务。同样,碳纤维通常也可用于制造很长的测杆。

  (5)连接点的选择。由于蔡司测针与加长杆连接在一起时会引入了微观弯曲和变形点,因此在配置测针时应该尽量减少连接点,尽可能减少接长杆的连接数目以减小累积误差。

   以上内容介绍的是蔡司三坐标测针的选择方法,希望对您使用三坐标有所帮助。
