如何用三坐标测量机检测齿轮和螺纹

发布时间:2019-05-27 13:49:12    点击次数:次

   如何用三坐标测量机检测齿轮和螺纹:

  三针法检测中径原理:

  将三根直径相同的量针分别安置在被检测的螺纹两边的牙槽内。

  计算出三根量针外母线之间的跨距M。

  然后根据已经已知的螺距P、牙型角a/2及量针直径d0,计算出中径。

 三坐标测量

  三坐标检测螺纹中径原理与三针法原理相近。

  采用四根呈星型状、理论直径相同或者相近的探针。

  从+X,-X,+Y,-Y四个方向分别自定心探测螺纹两边的牙槽。

  然后根据该四根测针的实际球径以及检测到的四个测针球心位置计算出螺纹的中径。

  探针的理论直径根据螺纹参数计算得到。

三坐标

  三坐标检测螺纹中径计算公式:

  圆柱螺纹:上边用于外螺纹,下边用于内螺纹

 三坐标

  圆锥螺纹

  牙型角平分线垂直于轴线(上边用于外螺纹,下边用于内螺纹)



  牙型角平分线垂直于母线(上边用于外螺纹,下边用于内螺纹)

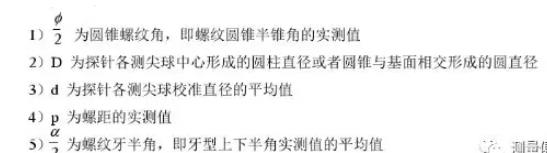

  参数解释:
