工业测量须知-三坐标测量探测系统组成与功能

发布时间:2015-09-14 10:27:55    点击次数:次

从坐标测量的原理中可以看到,对工件轮廓面上提取点的测量及测点采集是整个测量和误差评定工作的基础。探测系统不仅与移动轴系配合共同承担了坐标测量过程中测点采集任务,更是测量系统精度相关的一个重要部分。可以说,探测系统是整个测量系统本体部分技术含量最高的部分。

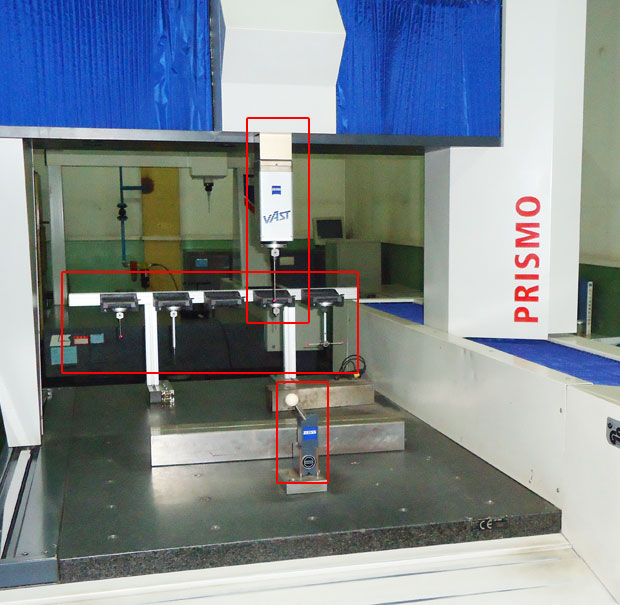

蔡司桥式测量机



1、测头
测头的主体为传感器,一般由独立的控制系统控制,其主要包括测点探测的感知、测点位置传感、测量力的控制、测量过程控制、探针系统平衡、探测辅助(如光学与影响测量中的辅助光照等)与坐标测量系统通信等。
坐标测量机测量与控制软件配合对测点探测感知(接触与非接触测量),记录测量信息(空间点的坐标值)等。
测头基座安装在坐标测量系统的测量移动轴(滑枕)末端,前端与探针系统等探测工具想链接。
2、探针系统
(在接触式测量中)与被测工件直接接触的部分,整个探针系统包括:探针座、接长杆、转接杆、探针(组)等。探针系统可以根据相关的测量要求,通过对这些构建的组合与配置,形成各种结构形式,已完成不同的测量任务。
3、探针库
由于被测工件上几何特征在结构、方位等方面的复杂性,在实际测量工作中不可能由一个探针(系统)完成所有的测量任务。坐标测量机中可以配置类似数控加工中心刀库功能的探针库,它可以提供探针的贮存和调用功能。
在具有CNC功能的自动坐标测量系统,通过测量控制系统和测头控制系统的配合来完成探针的自动更换工作。
4、标准球
标准球是由坐标测量系统供应商提供的一个(组)已知直径的高精度求(球面轮廓度误差很小),它用来标定和校准探测系统。(文/费丽娜   编/alva)
