公差与配合100问,机械设计更加得心应手(一)

发布时间:2015-07-29 11:24:30    点击次数:次

对于工业测量与机械工程师而言,公差与配合参数一直是围绕着技术核心的应用名词,对于初学者更要学习的知识,什么是极限尺寸?基本偏差与配合公差又有什么不同?近期友硕小编Alva将公差与配合问题重新整理,为大家呈现。共分为四部分,本文为第一部分,后续请继续关注哦~

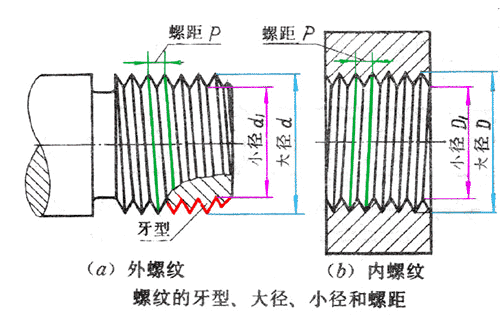

螺纹参数



1. 什么称为公差?
答:允许零件尺寸和几何参数的变动量就称为公差。

2. 什么称为尺寸?
答:用特定单位表示长度值的数字。

3. 什么称为基本尺寸?
答:使设计给定的尺寸。

4. 什么称为实际尺寸?
答:是通过测量获得的尺寸。

5. 什么称为极限尺寸?
答:是指允许尺寸变化的两个极限值。

6. 什么称为最大实体状态(简称MMC)和最大实体尺寸?
答:最大实体状态系指孔或轴在尺寸公差范围内,具有材料量最多时的状态。在此状态下的尺寸,称为最大实体尺寸,它是孔的最小极限尺寸和轴的最大极限尺寸的统称。

7. 什么称为最小实体状态(简称LMC)和最小实体尺寸?
答:最小实体状态系指孔或轴在尺寸公差范围内,具有材料最少时的状态。在此状态下的尺寸,称为最小实体尺寸,它是孔的最大极限尺寸和轴的最小极限尺寸的统称。

8. 什么称为作用尺寸?
答:在配合面的全长上,与实际孔内接的最大理想轴尺寸,称为孔的作用尺寸。与实际轴外接的最小理想孔的尺寸,称为轴的作用尺寸。

9. 什么称为尺寸偏差?
答:是指某一个尺寸减其基本尺寸所得的代数差。

10.什么称为尺寸公差?
答:是指允许尺寸的变动量。

11.什么称为零线?
答:在公差与配合图解(简称公差带图)中,确定偏差的一条基准直线,即零偏差线。

12.什么称为公差带?
答:在公差带图中,由代表上、下偏差的两条直线所限定的一个区域。

13.什么称为基本偏差?

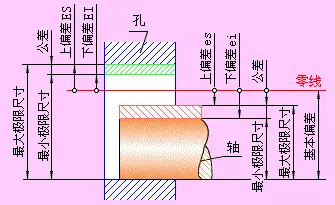

答:是用来确定公差带相对于零线位置的上偏差或下偏差,一般指靠近零线的那个偏差。当公差带位于零线上方时,其基本偏差为下偏差;位于零线下方时,其基本偏差为上偏差。见图1

偏差尺寸
图 1


14.什么称为标准公差?
答:国标规定的,用以确定公差带大小的任一公差。

15.什么称为配合?
答:是指基本尺寸相同的、互相结合的孔和轴公差带之间的关系。

16.什么称为基孔制?
答:是基本偏差为一定的孔的公差带,与不同基本偏差的轴的公差带形成
种配合的一种制度。

17.什么称为基轴制?
答:是基本偏差为一定的轴的公差带,与不同基本偏差的孔的公差带形成各种配合的一种制度。

18.什么称为配合公差?
答:是允许间隙的变动量,它等于最大间隙与最小间隙之代数差的绝对值,也等于互相配合的孔公差带与轴公差带之和。

19.什么称为间隙配合?
答:孔的公差带完全在轴的公差带之上,即具有间隙的配合(包括最小间隙等于零的配合)。

20.什么称为过盈配合?
答:孔的公差带完全在轴的公差带之下,即具有过盈的配合(包括最小过盈等于零的配合)。

21.什么称为过渡配合?
答:在孔与轴的配合中,孔与轴的公差带互相交迭,任取其中一对孔和轴相配,可能具有间隙,也可能具有过盈的配合。

22.基孔制配合为H11/c11或基轴制基孔制配合为C11/h11时,优先配合特性是什么?
答:间隙很大,用于很松的、转动很慢的动配合;要求大公差与大间隙的外露组件;要求装配方便的很松的配合。相当于旧国标的D6/dd6。

23.基孔制配合为H9/d9或基轴制基孔制配合为D9/h9时,优先配合特性是什么?
答:间隙很大的自由转动配合,用于精度非主要要求时,或有大的温度变动、高转速或大的轴颈压力时。相当于旧国标D4/de4。

24.基孔制配合为H8/f7或基轴制基孔制配合为F8/h7时,优先配合特性是什么?
答:间隙不大的转动配合,用于中等转速与中等轴颈压力的精确转动;也用于装配较易的中等定位配合。相当于旧国标D/dc。

25.基孔制配合为H7/g6或基轴制基孔制配合为G7/h6时,优先配合特性是什么?

答:间隙很小的滑动配合,用于不希望自由转动、但可自由移动和滑动并要求精密定位时,也可用于要求明确的定位配合。相当于旧国标D/db。


本文由蔡司三坐标授权代理昆山友硕整理,100个公差问题共分为四部分,本文为第一部,后续将分别在本站中发布,敬请关注。www.yosoar333.com       @alva
