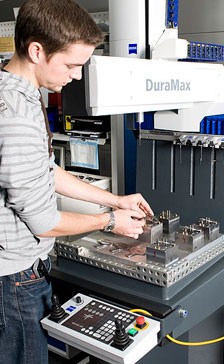

蔡司在线三坐标DuraMax

主要性能

专为生产设计
. 完备的 CNC 三坐标测量机；替代众多量具
. 即使在+30°C 时，也可精确测量
. 较小的空间要求；易于安装

设备齐全的标准配置
. 配备扫描功能

量身定制
. 使用简便；可从三个侧面装卸工件
. 实用的测针更换架
. 低空间要求；提供更多工作空间

机器技术

可靠的驱动技术
. 全内置式导轨
. 完备的减振系统
. 导径误差补偿 (CAA 修正)

来自行业带领者蔡司的技术
. C99 控制柜技术
. VAST XXT 扫描探头
. CALYPSO 测量软件
. 快速启动
. 无需特殊安装或电源要求

探头系统

. 来自技术带领者的 VAST XXT 扫描探头
. 用于单点测量和扫描的探头
. 用于 CNC 导引测针更换的托架
. 25 mm的测针吸盘确保较佳的可重复性

　　装备齐全，迎接挑战　了解ZEISS DuraMax的特色功能

　　ZEISS VAST XXT

　　可使用ZEISS VAST XXT进行单点测量和扫描。这就提供了出色的生产率和稳定的结果。扫描技术可以测量更高的点密度，从而更好地评估尺寸、形状和位置公差。测针范围广，能够测量更多部件上更复杂的特征。

　　测量体积

　　ZEISS DuraMax具有出色的测量体积/占地面积比。理想的可及性、测量体积的清晰视野，以及从三面和上方的理想工作高度装载，都提高了工作效率和安全性，并缩短了操作时间。

　　旋转台

　　与可选的旋转工作台结合使用，您可以更灵活地测量旋转对称的小部件，并可使用第四轴测量复杂的任务。这不仅降低了测针系统的复杂性，还由于减少了探头更换次数而缩短了操作时间。

　　配件

　　通过ZEISS Integration Series，可以灵活扩展测量解决方案，实现与现有流程的集成，提高生产率和通量。

　　耐温

　　所有轴均配有玻璃陶瓷标尺，不会随温度的升高而膨胀，因此可在+18 °C至+30 °C的温度范围内进行稳定的测量。IP54底座可保护计算机硬件。

　　气动隔振

　　可选的气动隔振装置可防止地面振动对测量结果的影响，并提供自动电平控制。其还可改装为ZEISS DuraMax和ZEISS O-INSPECT。

　　对温度的敏感性更低，更加坚固耐用ZEISS DuraMax HTG

　　ZEISS DuraMax HTG具有更广的温度范围和更高的温度梯度，可在生产现场和自动化系统中操作。这为您执行测量任务提供了更大的灵活性，使您能够更好地抵御环境影响。

　　亮点

　　✔高温下的准确测量

　　✔ZERODUR标尺可实现低热膨胀率

　　✔用于工件温度校正的温度传感器

　　✔X轴和Y轴上的附加滤垫可防止灰尘和污垢进入

　　快速触觉单点探测

　　采用ZEISS VAST探头(蔡司ZVp)的ZEISS DuraMax具有缩短测量时间从而降低运营成本的优势。使用ZVp模式，单点测量时间最多可缩短30%。
