蔡司三坐标测量机固定型球笼式万向节测量方案

发布时间:2023-07-19 14:44:49    点击次数:次

   今天蔡司三坐标代理昆山友硕小编给您介绍汽车万向节的测量方案。

  万向节即万向接头,英文名称universal joint,是实现变角度动力传递的机件,用于需要改变传动轴线方向的位置,它是汽车驱动系统的万向传动装置的"关节"部件。万向节与传动轴组合,称为万向节传动装置。 在前置发动机后轮驱动的车辆上,万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间;而前置发动机前轮驱动的车辆省略了传动轴,万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。

蔡司三坐标测量机

  下面以固定型球笼式万向节为例,简要说明介绍

  1 通用检测项目

  PCD; Contact angles;Vertex clearance; Position

  2 准备条件

  自定心功能;曲线模块(Curve);合适的探针结构以及特定规格测针

  3 探针结构

  第一套测针: 根据产品图纸,定制sφ的测针,用于检测PCD,分度角以及其他相关尺寸

  自定心检测每个滚道上的点,使用回叫功能生成PCD圆

蔡司三坐标测量机

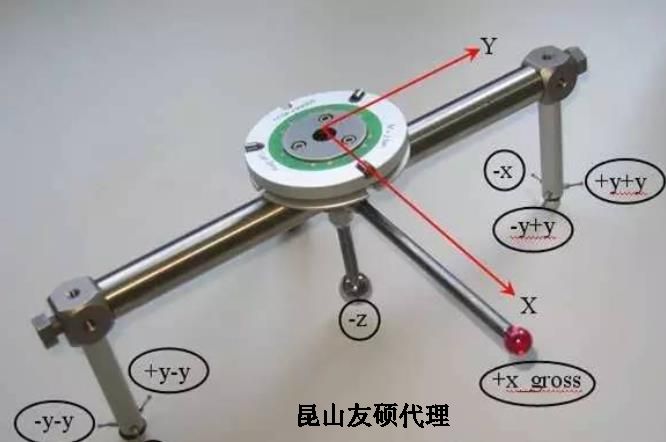

  第二套测针:根据产品图纸,设计合适探针结构,用于检测 Contact angles;Vertex clearance; Position等尺寸

  小测针测量每个滚道的轮廓线

  4 输出项目

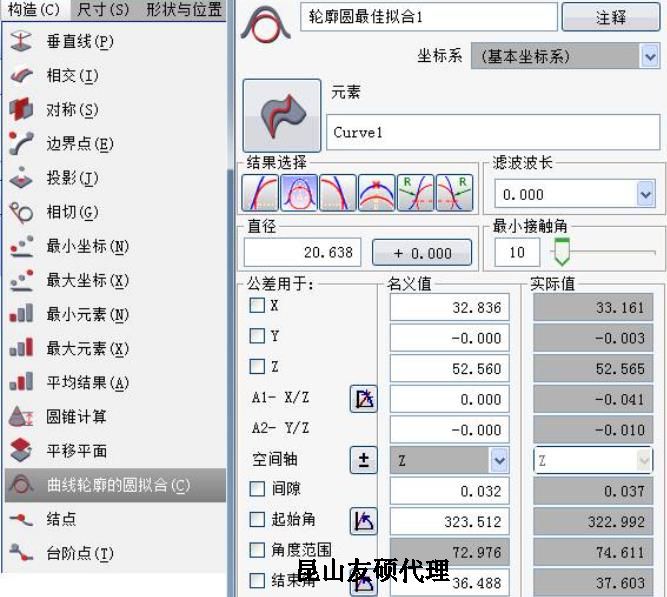

  测量contact angle,vertex clearance等相关尺寸的功能:曲线轮廓圆拟合

  间隙:vertex clearance;角度范围:contact angle

  XYZ:虚拟sφ球的球心

蔡司三坐标

  5 检测报告样板

  I 常规报告:几何尺寸以及曲线轮廓圆拟合计算尺寸

  II 图形报告(多图整合)
