蔡司三坐标形位公差带形状类型-CALYPSO应用

发布时间:2023-05-23 13:28:50    点击次数:次

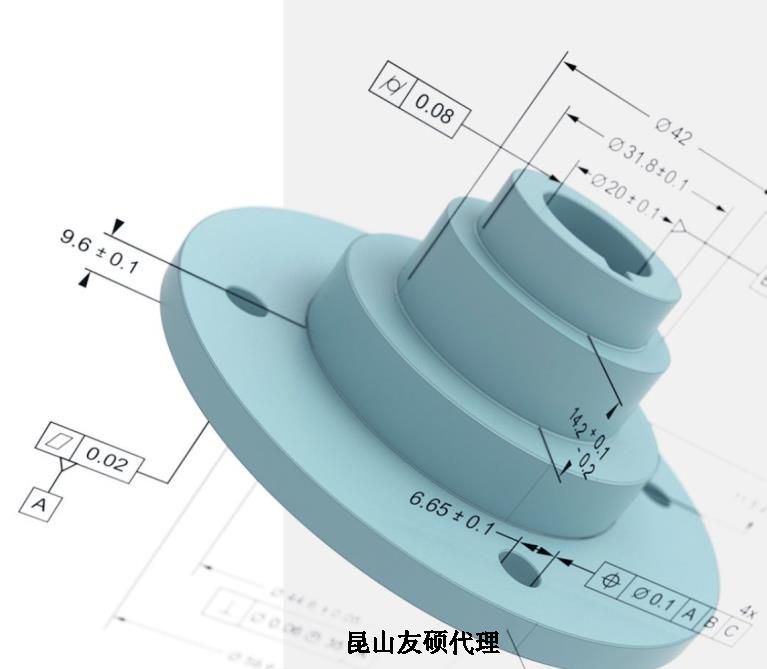

   蔡司三坐标CALYPSO软件中Form and Location对应的公差带形状

蔡司三坐标软件

  1.圆度(参考圆度):两同心圆

  2.平面度(参考平面度):两平行平面

  3.直线度(参考直线度):两平行直线,两平行平面,圆柱面

  在蔡司三坐标软件CALYPSO中,通常公差方向选“法线”,反映探测方向上的直线度,则公差带形状是两平行直线;

  公差方向选“平行”,反映平行于工件表面方向的直线度,则公差带形状是两平行平面;

  当用回叫获得圆柱面的轴线时,轴线的直线度的公差带形状为圆柱面。

  4.圆柱度:两同轴圆柱面

  5.面轮廓度:两等距平面或柱面或曲面(基于评定要素类型)

  公差带形状还可分为 双侧;双边不等偏差-一个结果;单侧的(名义值内部轮廓);单侧的(名义值外部轮廓);双侧-两个结果;双侧(不对称分布)-两个结果;单侧(外);单侧(内)

  6.线轮廓度:两等距曲线

  线轮廓度与面轮廓度分类相同,也可分为上述8种情况。

  关于轮廓度这几种类型计算的差异,会在其他文章进行描述。

  7.曲线轮廓度:两等距曲线

  8.位置度:两平行直线,两平行平面,圆,圆柱面,球内

  CALYPSO中,位置度的公差带形状有以下几种类型:

  “极坐标”为圆柱面内区域的公差带形状

  “Diametral XY”为圆内区域

  “矩形XY”为两组平行平面

  “仅X”/“仅Y”/“仅Z”为两平行平面或两平行直线

  “球”即为球内区域

  而复合位置度公差主要有矩形和Diametral两种类型,即两平行平面之间或圆内区域的公差带形状。

  9.同心度:两个同心圆内

  10.同轴度:两个同心圆柱面内

  11.平行度:两平行平面,两组平行平面,圆柱面

  线对线的平行度

  ①在CALYPSO中,平行度公差类型默认选择“标准”,其公差带形状为圆柱面。

  ②公差带形状为给定方向上两平行平面之间时,应将公差类型选择为“笛卡尔坐标系”,选择相应的第二基准,为其选定相应的方向。而两组平行平面形状的公差,则需要做两次一组平行平面形状的平行度公差了。

  线对面,面对线,面对面的平行度公差带形状为两平行平面之间

  12.垂直度:两平行平面,两组平行平面,圆柱面

  线对面的垂直度

  ①在CALYPSO中,垂直度公差类型默认选择“标准”,其公差带形状为圆柱面。

  ②公差带形状为给定方向上两平行平面之间时,应将公差类型选择为“笛卡尔坐标系”,选择相应的第二基准,为其选定相应的方向。而两组平行平面形状的公差,则需要做两次一组平行平面形状的垂直度公差了。

  线对线、面对线、面对面的垂直度公差带形状为两平行平面之间

  13.倾斜度:两平行平面

  在CALYPSO中,轴线对面的倾斜度没有多余选项,公差带形状应默认为两平行平面。

  14.对称度:两平行平面

  在CALYPSO中的应用主要有:

  对称平面对中心平面的对称度评定

  对称平面对圆心的对称度评定

  两对称平面对轴线的对称度评定

  键槽对轴线的对称度评定

  15.跳动:

  径向跳动:在垂直于基准轴线的平面内,圆心在基准轴线上的两同心圆;

  累积径向跳动:与基准同轴的两同轴圆柱面;

  轴向跳动:与基准同轴的任一半径位置的测量圆柱面上距离为公差的两圆之间(圆柱面上);

  累积轴向跳动:与基准轴线垂直的两平行平面。
