蔡司三坐标CALYPSO 2022软件发布新功能

发布时间:2022-11-29 16:03:32    点击次数:次

   随着蔡司三坐标 CALYPSO 2022软件的发布,更新了超过60个新功能,再一次显著提高质量控制方面的性能,从而进一步节省检测和分析的时间和成本。最重要的是,优化的自动化检测功能在新软件版本中扮演着重要角色。

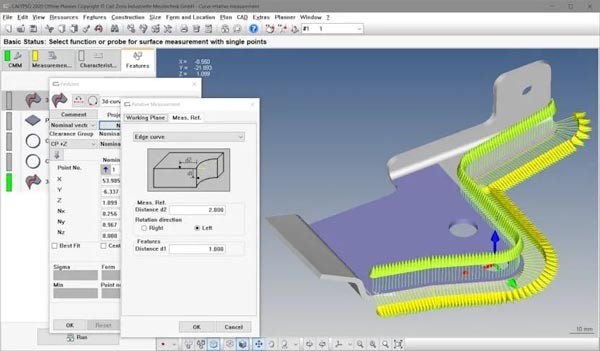

  01 用于更快的测量:新光学功能

  ZEISS CALYPSO 2022 光学校正功能提高了光学系统的精度。精确度的提高在外围区域更为明显。更小的放大率可以用来增加视野。这意味着可以同时在图像中捕获更多的几何元素,根据检测任务和所需的公差,减少了必要的测量图像数量,减少了测量时间。另外,ZEISS CALYPSO 2022的最新版本现在也支持新的蔡司O-DETECT。这意味着其他CMM(尤其是蔡司O-INSPECT)的测量计划现在也可以在该设备上运行。这意味着蔡司O-DETECT的用户可以使用所有报告评估和其他CALYPSO功能,如PCM、曲线或生成带有PMI的检查计划。



蔡司三坐标软件

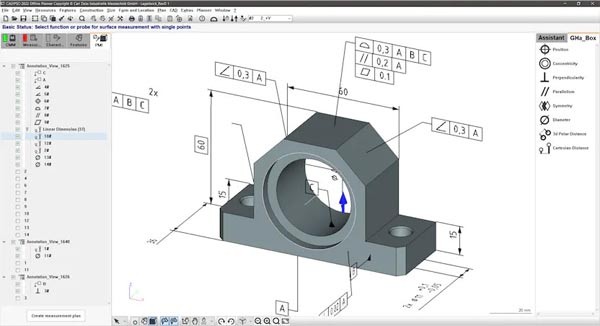

  02 从CAD数据中创建测量程序

  ZEISS CALYPSO 2022为用户提供了许多新功能和改进,用于基于CAD模型中存储的产品和制造信息(PMI)自动创建成品测量程序。使用新版本,将识别单独或组合的公差带,并自动创建相应的评估。如果有缺陷的几何元素附加到CAD模型中的PMI上,则新版本会自动创建检查特征,而不需要测量元素,从而完全无中断地生成检查计划。对于以前需要手动输入的PMI规范,现在取消了手动输入。在新版本中,PMI生成将自动运行。为了更清楚,检查特征组将随新版本自动生成。



蔡司三坐标软件

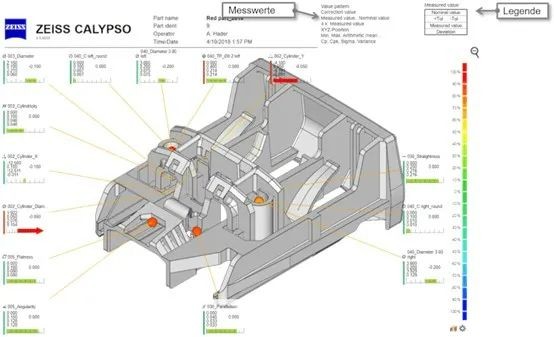

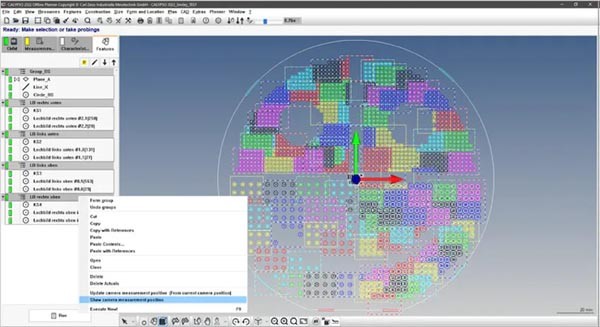

  03 自动化误差分析

  三坐标系统,尤其是光学系统,变的越来越快。例如,使用ZEISS CALYPSO,现在可以在十分钟内轻松测量1000个孔。然而,随后对测量日志的手动评估需要耗费大量时间。随着ZEISS CALYPSO 2022的发布,检测到有缺陷的检查特征,并在测量报告中可以自动显示完整的详细信息。ZESIS CALYPSO检测特性概念现在也被纳入ZEISS PiWeb报告的自动缺陷分析中。这意味着所有“超出公差”的特征现在都会自动显示在交互式CAD视图中。这意味着用户不再需要费力地搜索日志中的缺陷。这样既节省了时间,又降低了忽略超差特征的风险。



蔡司三坐标软件



  04 自动的后续评估功能增加CMM的利用率

  为了使坐标测量机不被测量后的评估所占用,评估分析可以在第二台计算机上进行。在纯测量结束后,CMM可以立即进行另一个产品的检测。后续评估的测量点将自动存储,并从CNC启动时与设置一起传输至分析计算机,而三坐标测量机可以立即进行下一次测量。特别需要说明的是:分析计算机可以处理来自多台不同三坐标测量机的测量数据。






  想了解其他更多新功能,请和我们联系,我们销售工程师会为您带来专业和详细的交流400-1500-108。
