蔡司三坐标飞行扫描模式与打点测量的比较

　　蔡司三坐标特有的飞行扫描模式可以大大提高测量速度，提高测量效率。

　　蔡司三坐标测量机配备固定式扫描探头，比如VAST XT GOLD或VAST GOLD，除了具有强大的自定心功能，还有一个非常神奇的功能，我们称之为飞行扫描模式

　　说明：飞行扫描需要在固定式扫描探头上实现，对于VAST XXT被动扫描探头或者VAST XDT或其他触发式探头是无法实现的。

　　对于不完整元素(圆或者平面等元素)，比如外齿轮的外径，内齿轮的内径，带孔的平面，不完整的圆孔等，进行测量前，首先需要进行策略的定义编辑。可以使用打点或者扫描的方法。举例来说，一个外齿轮的外圆，可以选择打点或者分段扫描的方式

　　1. 策略：打点。每个齿顶或者部分齿顶测量点

　　2. 策略：扫描。圆的策略需要分多段圆路径，每一段圆路径的测量范围接近于齿顶的范围

　　当元素分段越多或者分段之间没有一定的规律性，那么就会比较繁琐。这个时候下，条件允许同时希望扫描，那么可以考虑飞行扫描的方法。

　　飞行扫描激活方法：

　　打开策略 ，先设置测量速度、步距、点数等参数

　　点击“其他设置”，勾选“Flyscan”

　　点击“参数”进行设置

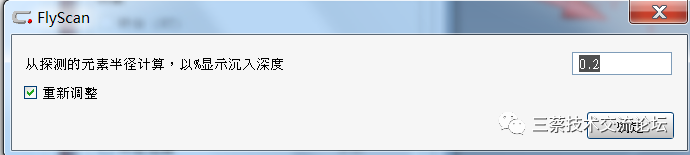

　　设置沉入深度(具体参数结合产品自身情况，探针直径等参数)

　　设置完成

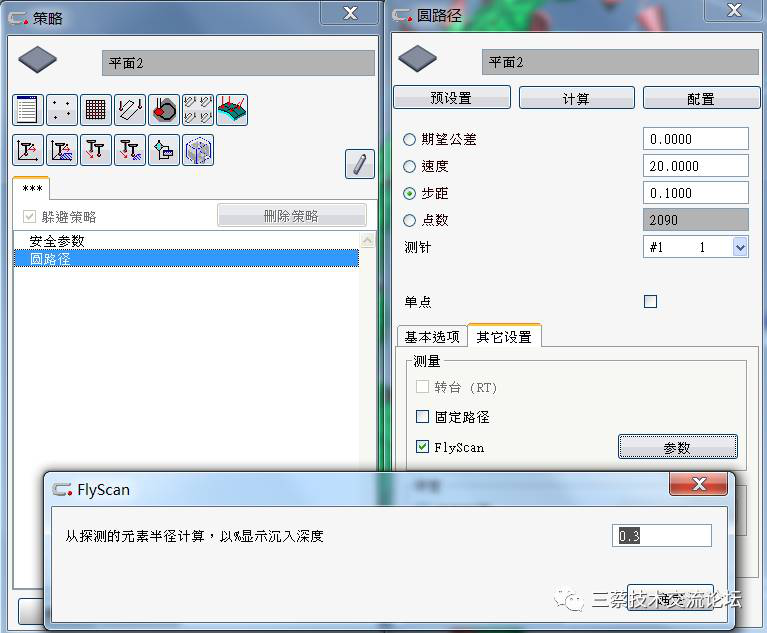

　　除了圆，平面等元素也可以设置飞行扫描。如下所示为平面的圆路径策略激活了飞行扫描功能

　　注意事项：

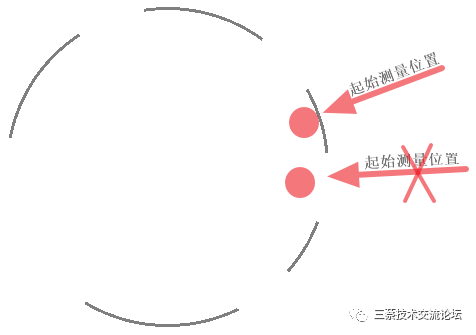

　　第一 使用飞行扫描功能，起始接触位置必 须接触，而不能在漏空位置

　　所以对于使用飞行扫描，必 须有定起始位置的方法。对于齿轮这类回转体零件，需要格外注意。

　　第二 使用飞行扫描功能时，如果希望速度尽可能快的情况下，速度、步距以及深入距离，需要综合考虑并找到较为合适的参数。这样可以得 到稳定准确的结果。
