ZEISS COMET蔡司三维扫描仪 注塑件应用案例

发布时间:2020-12-22 10:10:21    点击次数:次

   蔡司三维扫描仪系统COMET、三坐标测量机CONTURA在内的蔡司测量解决方案为其保驾护航。

  精度是独特卖点

  几分钟后,一个塑料部件被放到转台上,发出深蓝紫色光芒。ZEISS COMET的三维测头将结构光投射到组件上,它的相机捕捉光的反射,然后软件使用三角测量来确定表面每个点的位置——三维尺寸,可以精确到百分之几毫米。

  生产注塑件的公司很多,但只有少数公司达到Unika的质量水平。精度是重要独特的卖点;甚至竞争对手也在这里订货。例如,全球领先的水泵生产商Grundfos就在附近的Bjerringbro生产自己的注塑件。但是对于复杂的零件,他们也喜欢使用Unika的技术,并交换测量数据,因为Grundfos也依赖ZEISS机器来保证质量。

蔡司三维扫描仪

  △只需要几分钟,Frank Fynbo就可以完成

  ZEISS COMET蔡司三维扫描仪的测量设置。

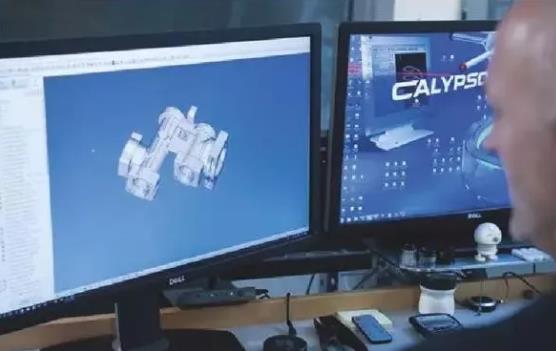

  在很短的时间内,水泵外壳的虚拟三维数据就会出现在显示器上。鼠标点击几下,就可以得到假彩色偏差对比,显示零件与Grundfos提供的CAD设计数据的偏差。红色区域的材料太厚,蓝色区域的材料不足。Frank Fynbo点击三维模型中的一些点,软件就会显示出这些点的准确偏差值。这位训练有素、自1989年以来一直在Unika工作的工具制造工对此很满意。一切都在预期的公差范围内。在购买ZEISS COMET 之前,Unika必须将部件送到外部服务提供商进行检查,这样做成本高昂,而且花费时间大幅增加。

  用于COMET的ZEISS colin3D软件也与用于蔡司但坐标机器的ZEISS CALYPSO软件兼容。光学测量数据保存为STL文件,并加载到ZEISS CALYPSO 软件中。这使光学测量和接触式测量的叠加成为可能,并对目标偏离值和实际值作出更详细的说明。所有数据都是永久存储,并且在客户要求时随时可用。

  小零件,大挑战

  ZEISS COMET自2017年开始投入运行。这台机器要测量的部分几乎没有大头针的针头大:用于眼镜架铰链的胶针。Fynbo回忆说:“由于它的尺寸太小,我无法在ZEISS CONTURA三坐标测量机上测量,所以我们选择了ZEISS COMET  蔡司3D扫描仪。当然,如今它不仅能测量眼镜架的胶针,还能测量各种塑料部件或工具。提供用于不同量程范围的四个镜头组。在蔡司为期两天的培训课程中,Frank Fynbo学习了如何操作3D测头。”我可以马上开始测量,但当然我每天都在学习。

  ZEISS COMET在逆向工程中也发挥着重要作用。有时客户带来的零件没有CAD数据,有时甚至只有木制的模型,他们的要求是,“用塑料把它制造出来”。若缺少设计数据,可以使用ZEISS COMET系统生成设计数据。该工作以部分自动化的方式进行;完成的CAD文件由Unika的设计工程师进行微调。然后以迭代方式完成流程的其余部分,该工具通过数据制造,数据一先由ZEISS COMET测量,并与CAD数据进行比较。如果一切正常,则将工具安装在注塑机上,用塑料制造一些部件。

  用ZEISS COMET再次检查这些部件。如果有偏差,则使用ZEISS CONTURA蔡司三坐标对工具进行返工,并以更高的精度进行测量。然后再次安装工具,整个过程重新开始,直到最后一切都合格。


关键词:蔡司三坐标,蔡司三维扫描仪,3D扫描仪,zeiss三维扫描仪
