昆山友硕工程师分享蔡司三坐标测量壁厚的一种方法

 　　以下分享蔡司三坐标壁厚的一种测量方法平时我们测量3C产品，手机外壳、手表外壳或者其他类似的产品，我们常常需要测量整个一圈的壁厚，在直边的时候很方便， 但在圆弧或者曲线的地方取点有时候比较麻烦。今天分享蔡司三坐标测量壁厚的一种方法， 还有其他方法大家可以在评论区留言，谢谢!!!

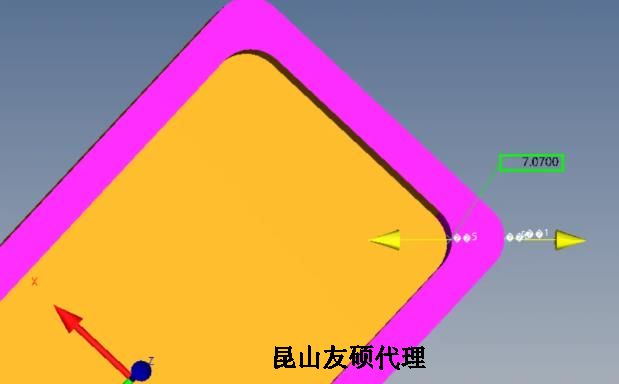

　　如上图，测量内部圆弧到外面的距离，当然有时候不一定是标准的圆弧，可能是一个曲线。

　　打开蔡司软件，如图(1)所示， 选中“距离检查”菜单， 然后在圆弧处点一下，会自动产生内外2个点，如图(2)所示， 如果需要调整高度，修改一下Z坐标值即可，修改完Z坐标值后，距离用2D评价，在同一高度时候，3D极半径距离和2D是相同的。

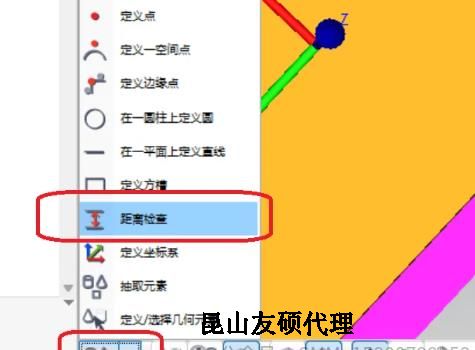

　　图(1)

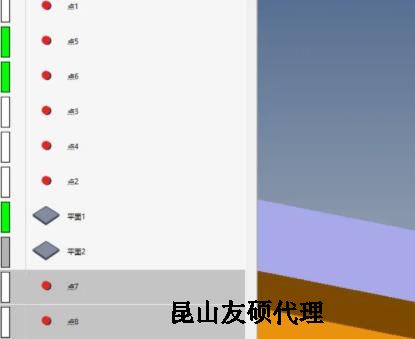

　　图(2)

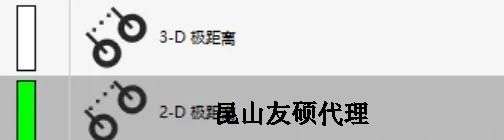

　　注意点，如果在同一高度上面，我们评价距离选下面的3D极距离和2D极距离是相同的， 不在同一高度上面，我们必须选2-D极距离，相当于把2个点投影到同一个平面，再计算2点之间的直线距离
