 　　蔡司三维扫描仪 ATOS Q 光学系统无参考点扫描技术指南

　　一、无参考点扫描的应用场景与核心原理

　　在使用蔡司三维光学系统 ATOS Q 进行扫描作业时，常面临无法部署传统参考点的工况，具体包括：工件表面特性限制(如易损伤、不允许粘贴标记)、结构干涉导致参考点无法布置，或现场紧急测量场景下缺乏参考点布置时间。此时，无参考点扫描成为最优解决方案，其核心技术逻辑是通过 ZEISS INSPECT 软件内置的 "最佳拟合算法"，利用工件自身充足的天然表面特征(如轮廓边缘、凹槽结构、凸起纹理等)替代人工参考点，实现扫描数据的精准定位与多组数据的无缝整合。

　　二、无参考点扫描标准化操作流程

　　1. 首次扫描：采集基准表面特征数据

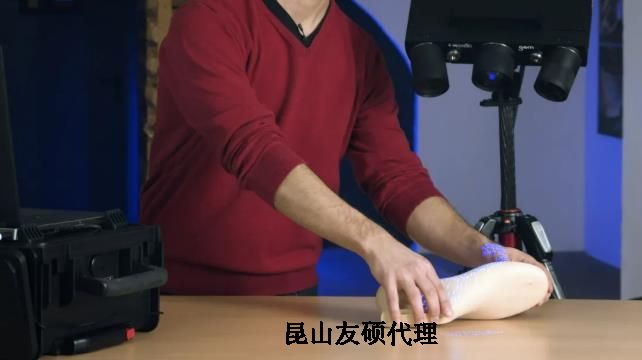

　　无需提前布置任何参考标记，直接启动 ATOS Q 扫描仪对目标工件进行首次扫描。本步骤的核心目标是获取工件完整的基础表面轮廓数据，重点采集辨识度高、稳定性强的表面特征，为后续数据匹配提供可靠的 "特征基准库"。

　　2. 数据清理：优化基准特征有效性

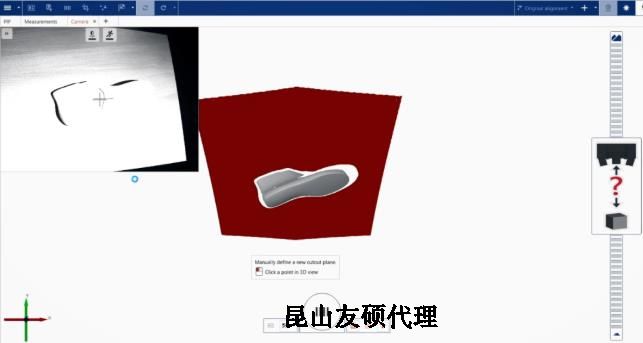

　　首次扫描完成后，需对原始点云数据进行针对性清理：通过 ZEISS INSPECT 软件剔除背景干扰、扫描噪点及边缘冗余数据，重点保留工件核心表面特征(如明确的结构边界、独特的纹理细节等)，确保基准数据的准确性与匹配性。

　　3. 二次扫描：基于最佳拟合自动定向

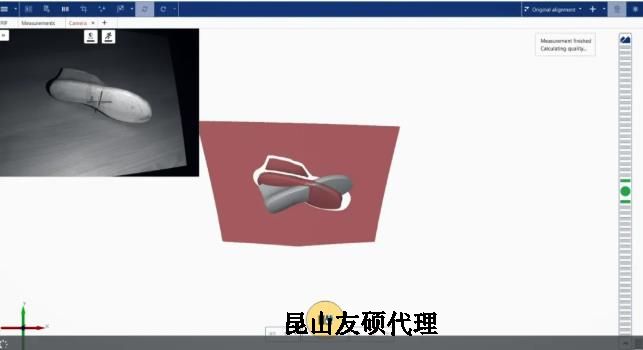

　　以清理后的首次扫描数据为基准，启动二次扫描作业。此时 ZEISS INSPECT 软件将自动激活 "最佳拟合算法"，通过实时比对新扫描数据与基准特征的几何一致性，完成扫描视角的自动定向与坐标校准，无需人工干预调整基准，大幅提升操作效率。

　　4. 多视角扫描：实现全维度数据融合

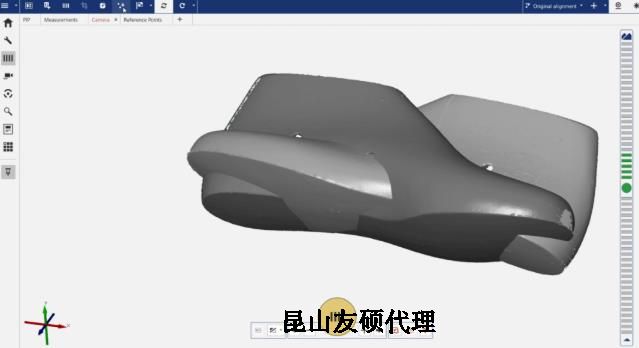

　　若需采集工件正反面或多角度数据，可重复上述操作流程：每完成一组视角扫描后，通过软件 "最佳拟合" 功能选择前一组有效扫描数据作为参考基准，系统将自动计算坐标转换关系，实现多组数据的无缝拼接融合，最终形成完整的三维点云模型(详细操作可参考配套技术演示视频)。

　　三、关键操作注意事项

　　参考点的常规功能定位：在传统扫描模式中，参考点主要承担三大核心作用 —— 精准识别设备移动轨迹、保障系统校准精度的可追溯性、简化多组数据的坐标转换流程，从而降低软件计算复杂度、提升数据整合效率。

　　无参考点扫描的特殊要求：

　　建议使用专用扫描支架固定设备，避免直接在工件表面粘贴参考点，防止损伤工件或影响扫描精度;

　　扫描前需严格按照操作规范完成设备校准，确保光学系统处于最佳工作状态;

　　扫描过程中应保持设备稳定，避免剧烈移动或振动，减少外部因素对数据采集准确性的影响。
