观察工业产品的数模，直线以其简洁干练的特质勾勒出基础框架，而曲线则凭借精密的弧度与流动的美感，成为平衡 “美学表达” 与 “功能实现” 的核心元素。从汽车车身的流线型设计(降低风阻、优化气动性能)，到消费电子的曲面屏边缘(提升握持手感)，再到医疗设备的人体工学曲面(贴合生理结构)、能源领域叶轮的扭曲轮廓(提升流体效率)—— 曲线的身影贯穿于几乎所有高端制造行业，其背后不仅蕴含着工业设计的深层美学，更依托于严谨的数学原理与工程逻辑。

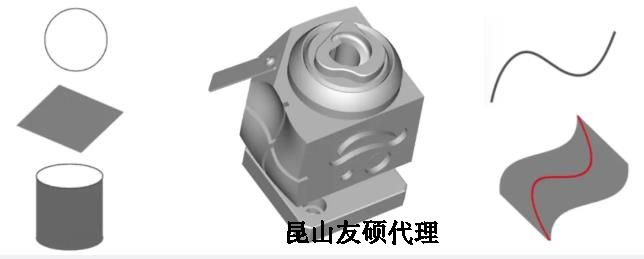

　　然而，与直线、平面、圆柱等规则几何元素不同，曲线的 “连续性变化” 特性使其成为测量领域的难点：传统测量工具难以捕捉其动态轮廓，常规软件也无法精准定义其空间属性。为此，蔡司三坐标测量系统的 ZEISS CALYPSO 软件专门开发了Curve 模块，用于曲线的专属定义、拟合与评价。接下来，我们将从基础到应用，全面拆解曲线测量的核心逻辑。

　　01 曲线的定义：从数学理想态到测量实操态

　　数学层面的本质

　　在数学中，曲线被定义为 “动点在运动过程中方向连续变化所形成的轨迹”。在三维数模设计中，B 样条曲线是应用最广泛的形式 —— 它通过若干 “控制点” 灵活调整弧度，兼具光滑性与局部可控性(修改单个控制点仅影响邻近曲线段，不破坏整体形态)，完美适配复杂产品的设计需求。

　　蔡司三坐标CALYPSO 中的测量定义

　　在实际测量中，曲线并非 “理想的连续轨迹”，而是通过三坐标测头采集的一系列离散实测点，再通过 “样条函数拟合” 算法还原出的 “近似曲线”。为确保测量精度，CALYPSO 中每个曲线点均由6 个参数完整定义，缺一不可：

　　3 个空间坐标(X, Y, Z)：确定点在三维坐标系中的绝对位置，是曲线 “形态定位” 的基础;

　　3 个方向余弦(NX, NY, NZ)：描述该点处曲线的法向矢量方向(部分场景也用矢量参数 I、J、K 表示)，用于判断曲线的朝向、曲率变化趋势，直接影响轮廓度等公差的评价逻辑。

　　02 曲线的分类：2D 与 3D 的核心差异及特殊类型

　　曲线的分类核心依据是 “是否受单一平面约束”，不同类型的曲线对应完全不同的测量策略，分类错误可能直接导致评价结果失真。

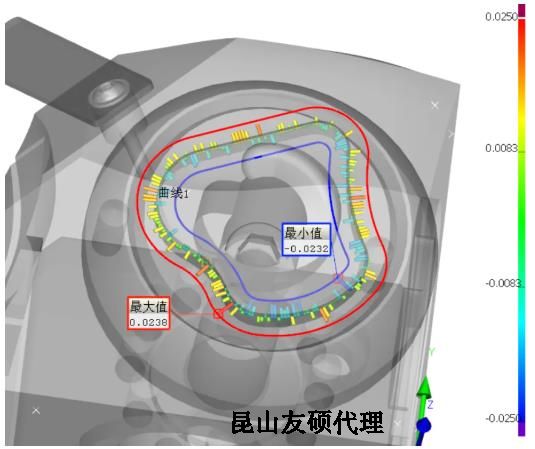

　　2D 曲线：单一平面内的轮廓轨迹

　　2D 曲线又称 “平面曲线”，由 “假想平面与实体表面相交” 形成，其所有点及对应法向矢量均严格位于同一平面内。

　　应用实例：

　　凸轮轴的工作曲面：垂直于凸轮轴轴线的平面与其相交，得到的闭合曲线决定了凸轮推动气门的 “开启 / 闭合规律”;

　　压缩机静盘的密封槽轮廓：位于固定平面内的曲线，直接影响密封性能与压缩效率。

　　测量关键：需先明确曲线所在的 “基准平面”(如以凸轮轴轴线为基准建立的垂直平面)，再在该平面内完成点采集与拟合。

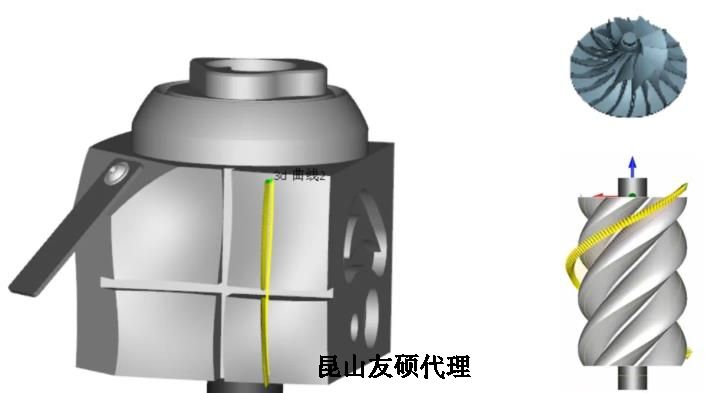

　　3D 曲线：无平面约束的空间轨迹

　　3D 曲线又称 “空间曲线”，其名义点与法向矢量不局限于单一平面，在三维空间内呈 “自由变化” 状态。

　　应用实例：

　　叶轮叶片的边缘轮廓：沿叶轮的旋转轴线与径向均有扭曲，曲线形态直接决定流体通过效率与叶片结构强度;

　　汽车天窗的导轨曲线：需适配车身曲面与滑动轨迹，在空间中呈复杂弯曲形态。

　　测量关键：无需预设基准平面，但需通过多轴联动测头采集足够密度的点，确保拟合曲线能还原空间趋势。

　　特殊说明：直线为何归为 3D 曲线?

　　根据曲线定义，若将 “直线” 按曲线规则定义，需归类为3D 曲线—— 原因是 “过一条直线可作无限个平面”，无法确定唯一的约束平面，不符合 2D 曲线 “单一平面约束” 的核心属性。

　　特殊类型：升程曲线

　　升程曲线用于 “描述运动部件的位移随角度 / 位置变化的规律”，分为径向升程曲线(如凸轮的径向位移随转角变化)和轴向升程曲线(如螺杆的轴向位移随螺距变化)。

　　在 CALYPSO 中定义升程曲线时，需在 “评定窗口 - 坐标变换” 选项中勾选 “升程曲线”，系统将自动按升程逻辑计算偏差，而非常规空间曲线规则。

　　03 曲线的核心特性：从参数到公差的工程意义

　　曲线的特性参数是评价其 “是否符合设计要求” 的核心依据，CALYPSO 支持对多种特性的精准计算与可视化呈现，覆盖从基础参数到几何公差的全维度需求。

　　基础特性及工程价值

　　特性参数定义工程应用场景

　　曲线坡度曲线在某点的切线倾斜角度滑轨曲线坡度影响部件滑动的顺滑性与稳定性

　　曲线升程曲线沿特定方向的位移量凸轮升程决定发动机气门的开启幅度与行程

　　曲线距离两曲线间的最短 / 平均距离模具型腔与型芯的配合间隙控制

　　曲线长度拟合曲线的实际展开长度弯曲管材的材料用量计算与成型精度控制

　　关键公差：线轮廓度

　　线轮廓度(几何公差符号：ⓢ)是图纸中最常用的曲线评价指标，用于控制 “实际曲线对理想曲线的偏离程度”，直接决定零件的装配精度与功能可靠性(如汽车覆盖件的曲面贴合度、模具的型腔一致性)。

　　蔡司三坐标CALYPSO 针对线轮廓度提供多标准兼容能力：

　　支持 ISO 标准(全球多数地区通用);

　　支持 ASME 标准(北美市场主流);

　　可自定义公差规则，满足特殊行业(如航空航天)的定制化需求。

　　可视化结果呈现

　　为便于工程师快速判断测量结果，蔡司三坐标CALYPSO 提供多种图形化显示方式：

　　偏差云图：用颜色梯度标注实际曲线与理想曲线的偏差值(如红色为超差，绿色为合格);

　　对比折线图：横轴为曲线长度，纵轴为偏差值，直观展示偏差的分布趋势;

　　3D 动态模型：叠加显示理想曲线与实测拟合曲线，可旋转观察空间偏差。

　　不止于基础：蔡司三坐标 CALYPSO Curve 的深层价值

　　本文仅梳理了曲线测量的核心常识，而 ZEISS CALYPSO Curve 模块的实力远不止于此。其核心优势体现在三个维度：

　　精准拟合算法：针对复杂 3D 曲线，采用自适应点云采集策略，结合高阶样条拟合，确保即使在曲率突变处(如叶轮叶片根部)也能精准还原形态;

　　全流程兼容性：可直接读取 CAD 数模中的理想曲线参数，无需手动输入，同时支持将测量结果导出至 CAD、MES 系统，实现 “设计 - 测量 - 生产” 的数据闭环;

　　复杂场景适配：针对升程曲线、变曲率曲线等特殊类型，提供专属评价逻辑，解决凸轮、螺杆、涡轮等关键部件的测量痛点。

　　在智能制造时代，“精准测量” 已成为质量控制的核心生产力 —— 一条曲线的偏差可能导致整机失效，而可靠的测量工具能提前规避风险。若您希望系统掌握曲线的 “类型识别 - 测量方案设计 - 公差评价 - 结果分析” 全流程，欢迎点击下方链接参与专项学习：从基础操作到行业案例(汽车、航空、医疗等)，从软件功能到测量逻辑，助您真正理解 “曲线精度” 背后的制造价值。
